de Kabel Photovoltaic Flexibele Elektro van 4mm2 Tinner Copper Dc Solar
4mm2 Tinner Koper Fotovoltaïsche Zonne-energie DC Elektrische Draad Flexibele Elektrische Kabel
Breed temperatuurbereik: -40°F tot 248°F (-40°C tot 120°C), nominale spanning is 600V, bestand tegen zuur, alkali, olie en sterke oxidatie. Chemisch, vlam-, verouderings- en weerbestendig en elektrisch isolerend.
1. Classificatie: Spanning: 600/1000V Temperatuur: -40°C-- 90°C
2. Beschrijving:
(1) Geleider: Vertind gegloeid koper
(2) Isolatie: 90°C XLPE, zwart
(3) Jas: 90°C XLPE, zwart of rood
4. Toepassing: Specifiek ontworpen voor het verbinden van fotovoltaïsche systeemcomponenten binnen en buiten gebouwen en apparatuur met hoge mechanische eisen en extreme weersomstandigheden. Voor permanente installaties.
5. Algemene kenmerken: Kabel gemaakt van elektron-bundel cross-linked isolatie en coating; hoge weerstand tegen hitte, koude, olie, slijtage, ozon, UV en weersinvloeden; met verbeterde reactie in geval van brand. weinig rook, halogeenvrij, vlamvrij, vlamvertragend; flexibel, gemakkelijk te strippen, zeer weinig ruimte nodig, extreem, extreem mechanisch robuust, zeer lange levensduur.
| Type |
Doorsnede |
Draadontwerp |
Geleiderdiameter |
Geleiderweerstand |
Buitendiameter |
Nominale spanning |
Nominale stroom |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.04mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.5mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
84x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.1mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.2mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
8.2mm |
1500VDC |
132A
|
Toepassing:
Toegepast op zonnepanelen voor energieopwekking en gerelateerde componenten van de bedrading, aansluiting, met name geschikt voor buiten. Bestand tegen zonlicht, anti-aging, met behulp van de rookarme halogeenvrije vlamvertragende materialen, hogere kwaliteit, meer veiligheid.
| Naam |
PV Kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buiten zonne-installaties, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
| Producteigenschappen |
Rookarm zonder halogeen, goede koude-, ultraviolet-, ozonbestendig en weerbestendig. |
| Vlamvertragend, snijbestendig en penetratiebestendig. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, is halogeenvrij vlamvertragend halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing hars als de belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderingsmiddel, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5.09 Ω/km |
| 2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabelisolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De manteloppervlakteweerstand: weerstand van het afgewerkte kabelmanteloppervlak mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
Geleider: vertinde koperdraad 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, 6,4,2.5 mm2 PV draad |
| Isolatie: > 0.5mm dik met rookarm en halogeenmateriaal, en voldoen aan de gespecificeerde limiet van de klant. |
| Mantel: rookarm en halogeenvrij materiaal dikte > 0.5mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s in kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
(We produceren ook enkele kernen van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
neem rechtstreeks contact met mij op indien nodig)

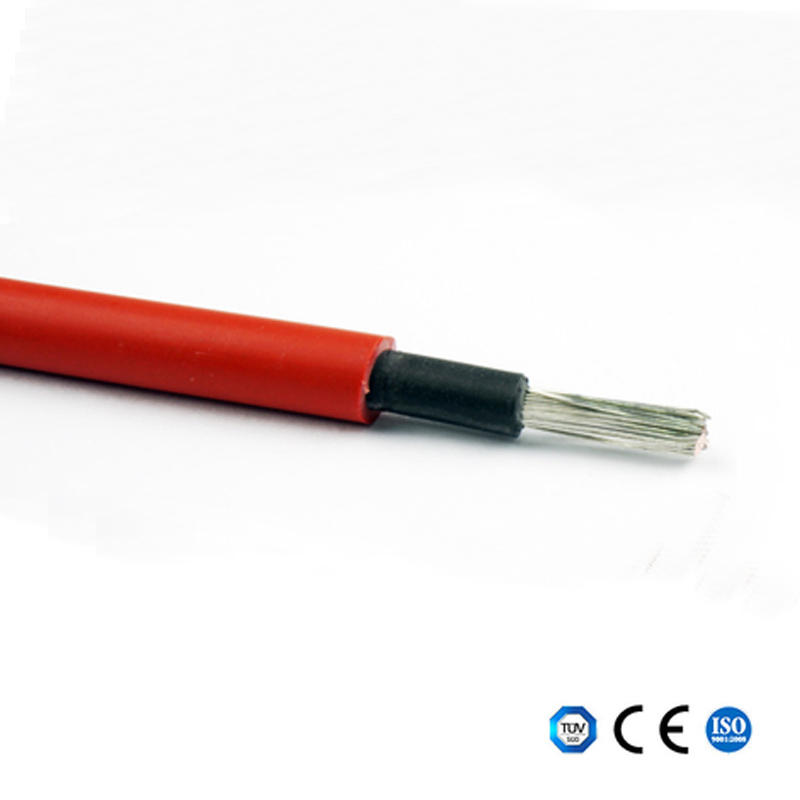

Afbeelding van 4mm2 DC-kabel
