Markeren:
zonnemachtskabels
, zonnestelselkabel
Blikte de dubbel Geïsoleerde Gelijkstroom-Kabel voor Zonnepv Ontharde Koper Vastgelopen 1500V in
Vertinde gegloeide koperen strengen 1500V Dubbel Geïsoleerde Solar PV Kabel 4mm2 XLPE
Specificatie
Dubbelwandige isolatie, elektronisch gestraald
Uitstekende weerstand tegen UV, water, ozon, vloeistoffen; zout. Algemene weersinvloeden
Uitstekende slijtvastheid
Halogeenvrij, vlamvertragend, lage toxiciteit
Uitstekende flexibiliteit en stripprestaties
Hoge stroomvoerende capaciteit
TUV goedgekeurd
| Type |
Doorsnede |
Draadontwerp |
Geleiderdiameter |
Geleiderweerstand |
Buitendiameter |
Nominale spanning |
Nominale stroom |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.4mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
78x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.7mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.4mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A
|
Toepassing:
Toegepast op zonnepanelen voor energieopwekking en gerelateerde componenten van de bedrading, aansluiting, met name geschikt voor buiten. Bestand tegen zonlicht, anti-aging, met behulp van de rookarme halogeenvrije vlamvertragende materialen, hogere kwaliteit, meer veiligheid.
| Naam |
PV Kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buiten zonne-installaties, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
| Producteigenschappen |
Rookarm zonder halogeen, goed koud-, ultraviolet-, ozonbestendig en weerbestendig. |
| Vlamvertragend, snijbestendig en penetratiebestendig. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, halogeenvrij vlamvertragend is halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing hars als de belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderingsmiddel, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5.09 Ω/km |
| 2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabel isolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De manteloppervlakteweerstand: weerstand van de afgewerkte kabelmanteloppervlakte mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
Geleider: vertinde koperdraad 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, 6,4,2.5 mm2 PV draad |
| Isolatie: > 0.5mm dik met rookarm en halogeen materiaal, en voldoen aan de gespecificeerde limiet van de klant. |
| Mantel: rookarm en halogeenvrij materiaal dikte > 0.5mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s in kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
(We produceren ook enkeldradige van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
neem rechtstreeks contact met mij op indien nodig)
Verpakking en verzending:
Productverpakking en verzendinformatie:
Ons DC Solar Cable product is zorgvuldig verpakt om de veilige levering aan u te garanderen. Elke kabel is netjes opgerold en in een stevige kartonnen doos geplaatst om schade tijdens het transport te voorkomen.
Verzendinformatie:
Wij bieden snelle en betrouwbare verzending voor alle bestellingen van onze DC Solar Cable. Uw bestelling wordt binnen 1-2 werkdagen verwerkt en verzonden. Na verzending ontvangt u een trackingnummer om de status van uw levering te volgen.
FAQ:
V: Wat is het modelnummer van de DC Solar Cable?
A: Het modelnummer is H1Z2Z2-K.
V: Waar wordt de DC Solar Cable geproduceerd?
A: Het product wordt in China geproduceerd.
V: Welke certificeringen heeft de DC Solar Cable?
A: De DC Solar Cable is gecertificeerd door TUV, CE, ISO9001, CQC, CPR en BCA.
V: Wat is de minimale bestelhoeveelheid voor de DC Solar Cable?
A: De minimale bestelhoeveelheid is 500.
V: Wat zijn de verpakkingsdetails voor de DC Solar Cable?
A: De DC Solar Cable wordt verpakt in rollen van elk 100m.

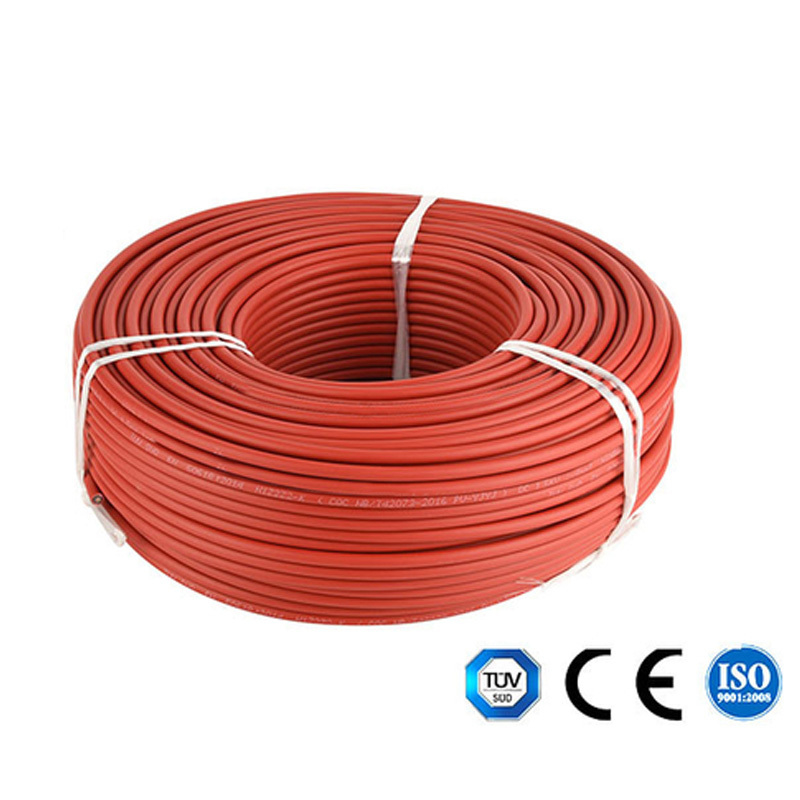

Afbeelding van zonne-PV-kabel 4mm
