Markeren:
zonnegelijkstroom-kabel
, zonne photovoltaic kabel
Ingeblikte Goedgekeurde Koperen geleider Zonne Photovoltaic Kabel 6mm2 TUV
Vertinde Koperen Geleider XLPE Isolatie Jas Zonne Kabel 6mm2 TUV Goedgekeurd
Product beschrijving
Kabel gemaakt van elektron-bundel cross-linked isolatie en coating; hoge weerstand tegen hitte, kou, olie, slijtage, ozon, UV en weersomstandigheden; met verbeterde reactie in geval van brand. weinig rook, halogeenvrij, vlamvrij, vlamvertragend; flexibel, gemakkelijk te strippen, zeer weinig ruimte nodig, extreem, extreem mechanisch robuust, zeer lange levensduur.
Technische gegevens
--Temperatuur bereik: -40°C tot 90°C
--Geleider AWG: 12 tot 2000 AWG
--Geleidermateriaal: Zacht gegloeid vertind gestrand koper, volgens ASTM B-33 en EN 60228
--Scheider: Papieren tape
--Isolatiemateriaal: XLPE Halogeenvrij, thermohardend, polyolefine specifiek, ontworpen voor maximale flexibiliteit
--Jas Materiaal: Zonlichtbestendig PVC Zwart, weinig rook, niet-gehalogeneerd, vlamvertragend, olie-, slijtage-, chemische en zonlichtbestendige cross-linked compound die voldoet aan UL 44, UL 854
--Min. Buigradius: 8x Diameter
| Productcode nummer |
Maat(mm2) |
Geleider dia. N/mm |
Isolatie dia.(mm) |
Nominale Jas dia.(mm) |
Netto Gewicht/1000 meter(kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Toepassing :
Toegepast op zonnepanelen voor stroomopwekking en gerelateerde componenten van de bedrading, aansluiting, met name geschikt voor buiten. Bestand tegen zonlicht, anti-aging, met behulp van de rookarme halogeenvrije vlamvertragende materialen, hogere kwaliteit, meer veiligheid.
| Naam |
PV Kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buiten zonne-installaties, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
| Producteigenschappen |
Weinig rook zonder halogeen, goede koude-, ultraviolette-, ozonbestendige en weerbestendige eigenschappen. |
| Vlamvertragend, snijbestendig en penetratiebestendig. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, is halogeenvrij vlamvertragend halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing hars als belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderingsmiddel, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5.09 Ω/km |
| 2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabel isolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De manteloppervlakteweerstand: weerstand van het afgewerkte kabelmanteloppervlak mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
Geleider: vertinde koperdraad 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, 6,4,2.5 mm2 PV draad |
| Isolatie: > 0.5mm dik met weinig rook en halogeen materiaal, en voldoen aan de gespecificeerde limiet van de klant. |
| Mantel: weinig rook en halogeenvrij materiaal dikte > 0.5mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s in kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
(We produceren ook enkele kern van 2.5mm2, 4mm2, 10mm2 en 16mm2, evenals dubbele kernen,
neem direct contact met mij op indien nodig)

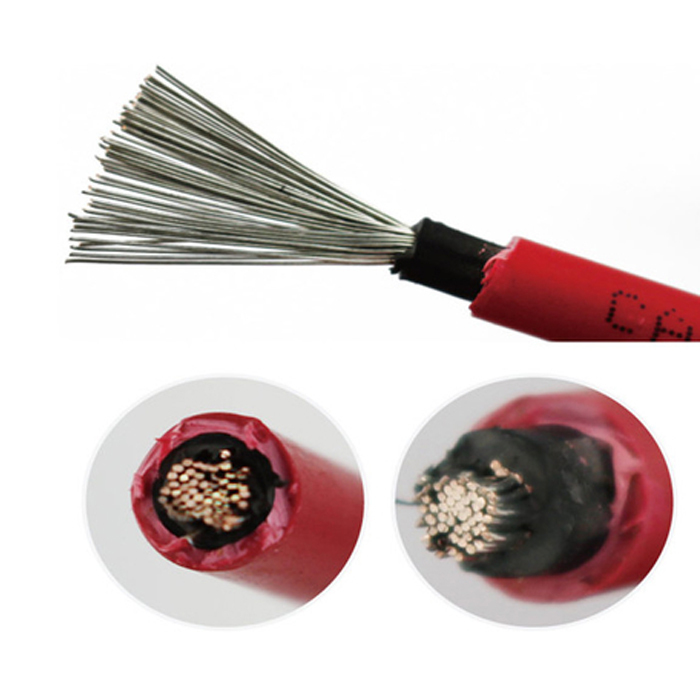

Afbeelding van zonne kabel 6mm2
