UVweerstands Zonnepv Kabel, 16mm ² PV gelijkstroom Emissie van de Kabel de Lage Rook
TUV EN50618 UV-bestand Dual geïsoleerde 16mm2 zonne-PV-kabel voor zonne-systeem
DIN EN 50618
Brandwerendheid: IEC 60332-1
Vermogen om de uitstoot van stoffen te beperken
Halogeenvrij volgens EN 50525-1, bijlage B
Lage corrosieve werking van gassen volgens EN 50267-2-2, IEC 60754-2
PV fotovoltaïsche kabel DC zonne-energie kabelTechnisch kenmerk:
Werkspanning:AC: 600/1000V DC: 900/1800V
Maximale spanning:1.8KV
Testspanning: 6,5 kV wisselstroom
Werktemperatuur: -40-90 °C
Buigradius:
Vaste: 4 x totale diameter
Gebuigd: 5 x totale diameter
Max. geleidertemperatuur: 120oC
Maximale kortsluiting. Leidertemperatuur:250°C
Isolatieweerstand: 10 MΩ x km
16 mm2Toepassing van gelijkstroomzonne-energiekabels
Deze kabels zijn ontworpen om componenten van fotovoltaïsche systemen binnen en buiten te verbinden
van gebouwen en uitrusting met hoge mechanische eisen en extreme weersomstandigheden
de voorwaarden.
Normen voor fotovoltaïsche kabels voor gelijkstroomzonne-energie
DIN EN 50618
Brandwerendheid: IEC 60332-1
Vermogen om de uitstoot van stoffen te beperken
Halogeenvrij volgens EN 50525-1, bijlage B
Lage corrosieve werking van gassen volgens EN 50267-2-2, IEC 60754-2
| Type |
Tekeningsgraad |
Strandontwerp |
Leiderdiameter |
Leiderweerstand |
Buitendeursdiameter |
Nominale spanning |
Nominale stroom |
| H1Z2Z2-K 1x16mm2 |
16 mm2 |
120 x φ0,4 mm |
5.2 mm |
1.24 Ω/km |
9.2 mm |
1500VDC |
132A |
Kenmerken:
1) Elektronenstraalverbindende materialen smelten of stromen niet, zelfs bij hoge temperaturen, hebben een hoge weerstand tegen hitte, koude, slijtage, UV-bestandheid, ozon en hydrolyse.
2) Deze kabels zorgen voor de verbinding tussen fotovoltaïsche panelen en van de panelen naar de omvormer.
3) Ze werken bij gelijkstroomspanning en bieden een lange levensduur onder blootgestelde omstandigheden.
| Naam |
PV-kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buitenzonneinstallaties, elektrische installaties, binnen- en buiteninstallaties, explosiegevoelige gebieden, fabrieken, industriële en landbouwbedrijven. |
| Productkenmerken |
Lage rook zonder halogeen, goede kou, ultraviolet, ozonbestendige en weerbestendige. |
| Vlamvertrager, snij- en penetratieweerstand. |
| Kabelbeschermingsniveau II. |
| Met fotovoltaïsche kabelstraling bij 150 °C als isolatiemateriaal is het halogeenvrije vlamvertrager de belangrijkste grondstof van halogeenvrije, niet-toxische gemodificeerde polyethyleen dunne hengjinghars.toevoegen halogeenvrij, niet-toxisch, vlamvertragend, warmte stabilisator, elimineren rook agent, conserveringsmiddel, zoals meststof, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatie weerstand is klein na onderdompeling. |
| Elektrische apparatuur |
1De dc-weerstand: bij 20 °C van de afgewerkte kabel is de dc-weerstand van de kern van de geleidende draad niet groter dan 5,09 Ω/km |
| 2De isolatieweerstand: de eindisolatieweerstand van de kabel bij 20 °C mag niet lager zijn dan 1014 Ω. |
| 3De weerstand van het oppervlak van de bekleding: de weerstand van het afgewerkte oppervlak van de bekleding van de kabel moet ten minste 109 Ω bedragen. |
| Kabelstructuur |
Leider: blik koperdraad 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 18, 16 en 14, 12, 10, 8, 6, 4, 2 mm ^ 2 PV-draad |
| Isolatie: > 0,5 mm dik met weinig rook en halogeenmateriaal en voldoet aan de door de klant opgegeven limiet. |
| Bescherming: laag rook- en halogeenvrij materiaal met een dikte van > 0,5 mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 °C ~ + 90 °C |
| De hoogste temperatuur van de geleider: 120 °C (toestaan van 5 s bij kortsluitingstemperatuur 200 °C) |
| Beperkte spanning: AC0,6/1kv dc1,8kv. |
Vragen:
1Wanneer kan ik de offerte krijgen?
Binnen 24 uur na ontvangst van de vraag, als u zeer dringend om de prijs te krijgen, alsjeblieft
Bel ons om volledige specificaties te geven over de kabel.
2Hoe lang duurt de levering?
Meestal binnen 3-4 werkdagen na betaling, voornamelijk afhankelijk van de hoeveelheid.
3Wat zijn uw betalingsvoorwaarden?
Wij accepteren T/T (bankoverdracht), L/C
4Accepteert u de op maat gemaakte bestelling?
Ja, dat doen we.
5Biedt u OEM & ODM aan?
Ja, OEM en ODM zijn beschikbaar.

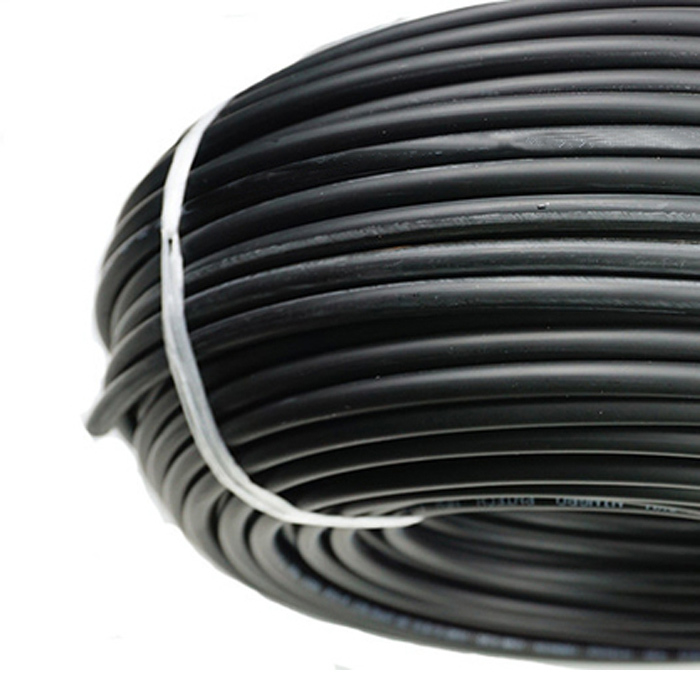

Afbeelding van 16mm2 SolarPV-kabel
