Productdetails
Plaats van herkomst: CHINA
Merknaam: Pntech
Certificering: TUV/CE/ISO9001
Modelnummer: Pv1-F 1x10mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100m / broodje
Prijs: Negotiation
Verpakking Details: 100m per broodje 200m per kartongrootte 42x42x22cm
Levertijd: 3-7days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
zonne photovoltaic kabel 10mm2 |
Kern: |
1 kern |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
8.5mm |
Structuur: |
80/0.4mm |
Kleur: |
Zwarte/Rood |
Productnaam: |
zonne photovoltaic kabel 10mm2 |
Kern: |
1 kern |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
8.5mm |
Structuur: |
80/0.4mm |
Kleur: |
Zwarte/Rood |
XLPE TUV 2 pfg 1169 08,07 zonnemachtskabel 10mm2 blikte koper voor zonnestelsel in
Pv1-F blikte de kabel van de koper zonnemacht 10mm2 in
2 PfG 1169/08.2007 behandelt de enige kern flexibele kabels (draden) die in gelijkstroom-kanten van photovoltaic systeem worden gebruikt dat max. toelaatbare gelijkstroom-voltage 1.8kV is (lijn - - lijn, niet grondsysteem). Het product is van toepassing op het milieu dat de veiligheidsgraad onder Klasse II is, en gebruikt het kan parallel zijn.
Type | Dwarsdoorsnede | Bundelontwerp | Leiderdiameter | Leiderweerstand | Buitendiameter | Nominale spanning | Geschatte Stroom |
PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 8.5mm | 1800VDC | 98A |
Vuurvaste Kabelsbeschrijving:
A. toepassing: Dubbele isolatie, elektron-straal kruis verbonden kabels voor photovotaic krachtcentrale.
Bouw: Ingeblikt koper, die toVDE0295/IEC60228, Class5 overeenstemmen
B. materiële Eigenschappen/Normen:
1. Vuurvaste prestaties: Iec60332-1.
2. Rookemissie: IEC61034; En50268-2
3. Lage brandlading: DIN51900
4. Goedkeuring: TUV2PfG 1169/08.2007 pv1-F.
5. Toepassingsnormen: UNE211 23; UNE20.460-5-52, UTE C 32-502
Toepassing:
Van toepassing geweest op zonnepanelen voor machtsgeneratie en verwante componenten van de bedrading, verbinding, bijzonder geschikt voor openlucht. Weerstand tegen zonlicht, anti-verouderend, Gebruikend de lage rook halogeen-vrije vlam - vertragersmaterialen, hogere rang, meer veiligheid.
Naam | PV Kabel |
De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
Het niveau van het kabelbeveiligingsniveau Ⅱ. | |
Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 en 10, 6, 4, 2 de draad van mm ^ 2 PV | |
Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 4mm2, 6mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

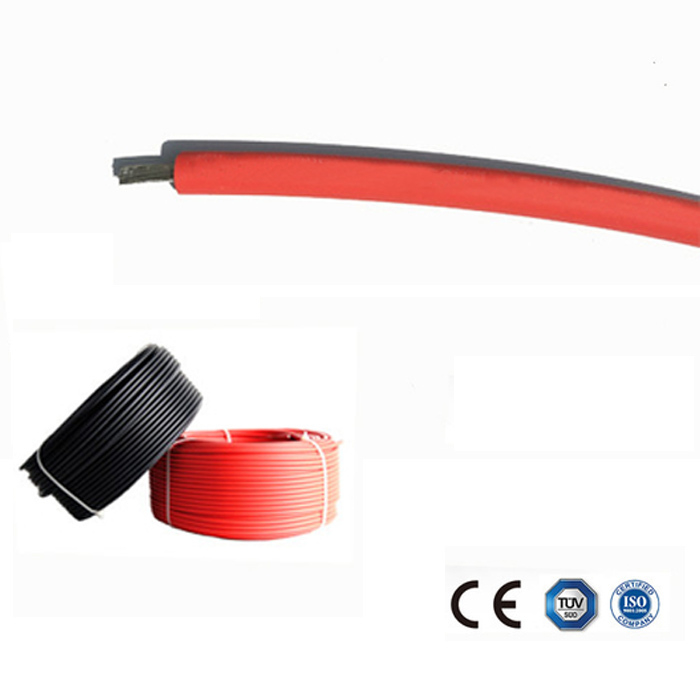

Beelden van de Zonnemachtskabel van 10mm2
