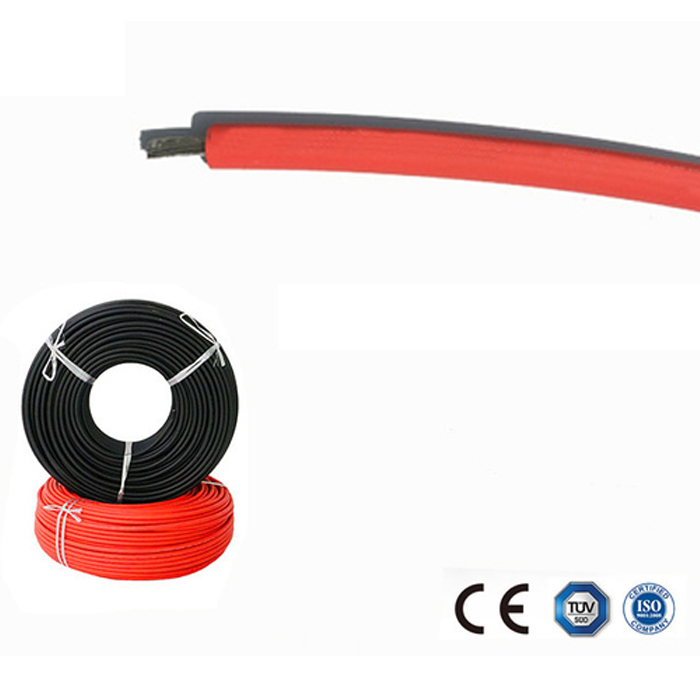

Uitstekende Flexibiliteits Zonnekabel 4mm2 6.0mm OD Stabiele Elektrische Eigenschappen
XLPE dubbele isolatie pv1-f zonne-pv-kabel 4mm2 UV-weerstand voor elektriciteitscentrale
PV1-F-zonne-energie-kabel van koper in blik 4 mm2
Leider: blik koper, volgens VDE0295/IEC60228, klasse 5
Isolatie: met elektronenbundel verbonden polyolefincopolimer TUV 2PfG/1169
Schil: met elektronenbundel gekoppeld polyolefine copolymer TUV 2PfG/1169
Nominale spanning: AC 600/1000V DC 1000/1800V
Kenmerken: hittebestendig vlamvertrager, UV/ozon/hydrolyse/klimaatbestand
Kleur: Zwart of op verzoek van de klant
Temperatuur: 45°C tot +125°C -40°F tot +257°F
Omgevingstemperatuur:25 jaar (TUV) -40°c tot +90°c -40°F tot +194°F
Max.Kortcircuittemperatuur:280°c+,536°F
Buigradius:Vaste installatie>4X Af en toe verplaatst>5X
| Type |
Kruis |
Strand |
Conductor |
Conductor |
Buiten |
Geclassificeerd |
Geclassificeerd |
Gewicht |
| sectie |
ontwerp |
diameter |
weerstand |
diameter |
Spanning |
stroom |
| mm2 |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
Een |
Kg/km |
| PV-1*1,5 mm2 |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Brandbestendige kabels Beschrijving:
A. Toepassing:Dubbele isolatie,elektronenstraalkabels voor fotovoltaïsche centrales.
Vervaardiging:Bossend koper, volgens VDE0295/IEC60228,klasse 5
B. Eigenschappen/normen van het materiaal:
1Brandwerendheid:IEC60332-1.
2. Rookemissies:IEC61034; EN50268-2
3. lage brandbelasting:DIN51900
4. Goedkeuringen:TUV2PfG 1169/08.2007 PV1-F.
5- Toepassingsnormen:UNE211 23;UNE20.460-5-52, UTE C 32-502
Toepassing:
Gebruikt op zonnepanelen voor de opwekking van elektriciteit en bijbehorende componenten van de bedrading, verbinding, met name geschikt voor buiten.Gebruik van de halogeenvrije vlamvertragende materialen met een lage rook, hogere kwaliteit, meer veiligheid.
| Naam |
PV-kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buitenzonneinstallaties, elektrische installaties, binnen- en buiteninstallaties, explosiegevoelige gebieden, fabrieken, industriële en landbouwbedrijven. |
| Productkenmerken |
Lage rook zonder halogeen, goede kou, ultraviolet, ozonbestendige en weerbestendige. |
| Vlamvertrager, snij- en penetratieweerstand. |
| Kabelbeschermingsniveau II. |
| Met fotovoltaïsche kabelstraling bij 150 °C als isolatiemateriaal is het halogeenvrije vlamvertrager de belangrijkste grondstof van halogeenvrije, niet-toxische gemodificeerde polyethyleen dunne hengjinghars.toevoegen halogeenvrij, niet-toxisch, vlamvertragend, warmte stabilisator, elimineren rook agent, conserveringsmiddel, zoals meststof, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatie weerstand is klein na onderdompeling. |
| Elektrische apparatuur |
1De dc-weerstand: bij 20 °C van de afgewerkte kabel is de dc-weerstand van de kern van de geleidende draad niet groter dan 5,09 Ω/km |
| 2De isolatieweerstand: de eindisolatieweerstand van de kabel bij 20 °C mag niet lager zijn dan 1014 Ω. |
| 3De weerstand van het oppervlak van de bekleding: de weerstand van het afgewerkte oppervlak van de bekleding van de kabel moet ten minste 109 Ω bedragen. |
| Kabelstructuur |
Leider: blik koperdraad 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 en 10, 6, 4, 2 mm ^ 2 PV-draad |
| Isolatie: > 0,5 mm dik met weinig rook en halogeenmateriaal en voldoet aan de door de klant opgegeven limiet. |
| Bescherming: laag rook- en halogeenvrij materiaal met een dikte van > 0,5 mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 °C ~ + 90 °C |
| De hoogste temperatuur van de geleider: 120 °C (toestaan van 5 s bij kortsluitingstemperatuur 200 °C) |
| Beperkte spanning: AC0,6/1kv dc1,8kv. |
(Wij produceren ook enkelvoudige kernen van 2,5 mm2, 6 mm2 10 mm2 en 16 mm2, alsook dubbele kernen,
raadpleeg mij indien nodig rechtstreeks)
Verpakking en verzending:
Verpakking:
De zonne-energie-kabel is zorgvuldig verpakt in een duurzame kartonnen doos om een veilig transport te garanderen.Het doosje is voorzien van productinformatie en handhavingsaanwijzingen voor een gemakkelijke identificatie..
Vervoer:
De bestellingen van de zonne-energie-kabels worden verzonden met behulp van een betrouwbare koeriersdienst om tijdige levering te garanderen.Klanten ontvangen een trackingnummer om de status van hun zending te controleren en kunnen verwachten dat hun bestelling binnen het opgegeven tijdsbestek aankomt.
Vragen:
1.Wat is het modelnummer van de zonne-PV-kabel?
Het modelnummer van de zonne-energiecabel is PV1-F.
2.Waar wordt de zonne-PV-kabel geproduceerd?
De zonne-energie-kabel wordt in China vervaardigd.
3.Welke certificeringen heeft de zonne-PV-kabel?
De Solar PV Cable is gecertificeerd door TUV, CE, ISO9001, CQC, CPR en BCA.
4.Wat is de minimale orderhoeveelheid voor de zonne-energie-fotovoltaïsche kabel?
De minimale orderhoeveelheid voor de zonne-energie-fotovoltaïsche kabel is 500 stuks.
5.Hoe is de zonne-PV-kabel verpakt?
De zonne-energie-kabels zijn verpakt in rollen van elk 100 meter.
