Productdetails
Plaats van herkomst: CHINA
Merknaam: Pntech
Certificering: TUV/CE/ISO9001
Modelnummer: Pv1-F 1x4mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 250m / broodje
Prijs: Negotiation
Verpakking Details: 250m per broodje 500m per kartongrootte 42x42x22cm
Levertijd: 3-7days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
zonnekabel 4mm2 |
Toepassing: |
krachtcentrale |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
6.0mm |
Structuur: |
56/0.3mm |
Nominale spanning: |
AC Uo/U0.6~1.0KV, DC1.8KV |
Productnaam: |
zonnekabel 4mm2 |
Toepassing: |
krachtcentrale |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
6.0mm |
Structuur: |
56/0.3mm |
Nominale spanning: |
AC Uo/U0.6~1.0KV, DC1.8KV |
UV photovoltaic zonne de kabel4mm2 Zwarte van de Weerstandsxlpe dubbele isolatie pv1-F
Pv1-F ingeblikte koperpv zonnekabel 4mm2
1. Nominaal Voltage: U0/U=600/1000V AC, 1000/1800V GELIJKSTROOM;
2. Testvoltage: 6500V, 50Hz, 5Min.
3. Temperatuurclassificatie: 45oC omhoog aan +125oC, -40oF omhoog aan +257oF, omgevingstemperatuur: 25years (TUV) -40oC omhoog aan +90oC, -40oF omhoog aan +194oF, Maximum. Kortsluitingtemperatuur: 280oC, +536oF.
4. Buigende Straal: Vaste installation>4X nu en dan moved>5X
Type | Kruis | Bundel | Leider | Leider | Buiten | Geschat | Geschat | Gewicht |
sectie | ontwerp | diameter | weerstand | diameter | voltage | huidig | ||
mm ² | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
PV-1*1.5 mm ² | 1.5 | 30x ø 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
PV-1*2.5 mm ² | 2.5 | 50x ø 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
PV-1*4.0 mm ² | 4.0 | 56x ø 0,3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
PV-1*6.0 mm ² | 6.0 | 84x ø 0,3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
PV-1*10.0 mm ² | 10.0 | 80x ø 0,4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 |
PV-1*16 mm ² | 16.0 | 120x ø 0,4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
PV-1*25 mm ² | 25.0 | 196x ø 0,40 | 7.4 | 0,795 | 12.0 | 1000/1800 | 176 | 341 |
PV-1*35 mm ² | 35.0 | 276x ø 0,40 | 9.00 | 0,565 | 14.0 | 1000/1800 | 218 | 467 |
Vuurvaste Kabelsbeschrijving:
A. toepassing: Dubbele isolatie, elektron-straal kruis verbonden kabels voor photovotaic krachtcentrale.
Bouw: Ingeblikt koper, dat toVDE0295/IEC60228, Class5 overeenstemt
B. materiële Eigenschappen/Normen:
1. Vuurvaste prestaties: Iec60332-1.
2. Rookemissie: IEC61034; En50268-2
3. Lage brandlading: DIN51900
4. Goedkeuring: TUV2PfG 1169/08.2007 pv1-F.
5. Toepassingsnormen: UNE211 23; UNE20.460-5-52, UTE C 32-502
Toepassing:
Van toepassing geweest op zonnepanelen voor machtsgeneratie en verwante componenten van de bedrading, verbinding, bijzonder geschikt voor openlucht. Weerstand tegen zonlicht, anti-verouderend, Gebruikend de lage rook halogeen-vrije vlam - vertragersmaterialen, hogere rang, meer veiligheid.
Naam | PV Kabel |
De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
Het niveau van het kabelⅡbeveiligingsniveau. | |
Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen dat dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 en 10, 6, 4, 2 de draad van mm ^ 2 PV | |
Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

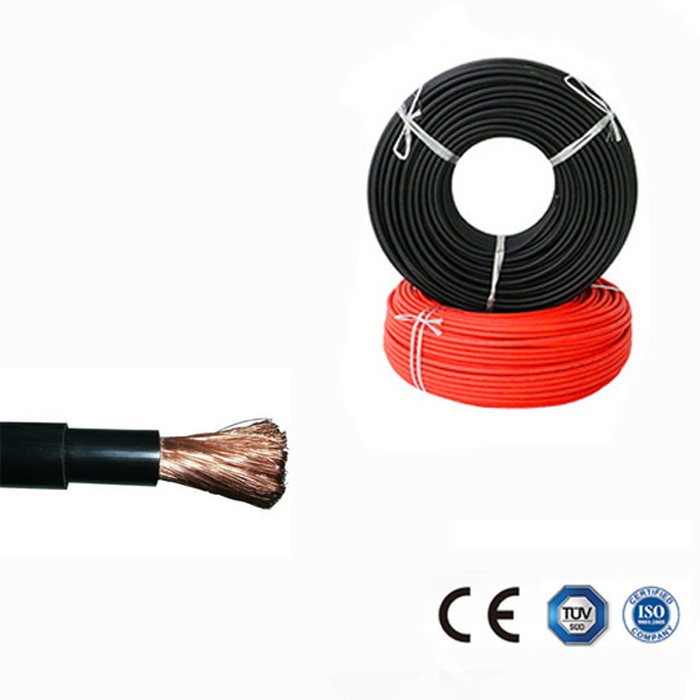

Beelden van de Zonnekabel van 4mm2 gelijkstroom
FAQ:
1. Wanneer kan ik het citaat krijgen?
Binnen 24 uren na het krijgen van het onderzoek, als u zeer dringend bent om de prijs te krijgen, tevreden
oproepen ons om volledige specificaties over de kabel te geven. de prijs zal spoedig worden berekend.
2. Hoe snak over de levering?
Gewoonlijk binnen 3-4 werkdagen na betaling, hoofdzakelijk volgens de hoeveelheid.
3. Wat is uw betalingstermijnen?
Wij keuren T/T (bankoverdracht) goed, L/C
4. Keurt u de aangepaste orde goed?
Ja, wij.
5. Biedt u OEM & ODM aan?
Ja. OEM & ODM zijn beschikbaar.
