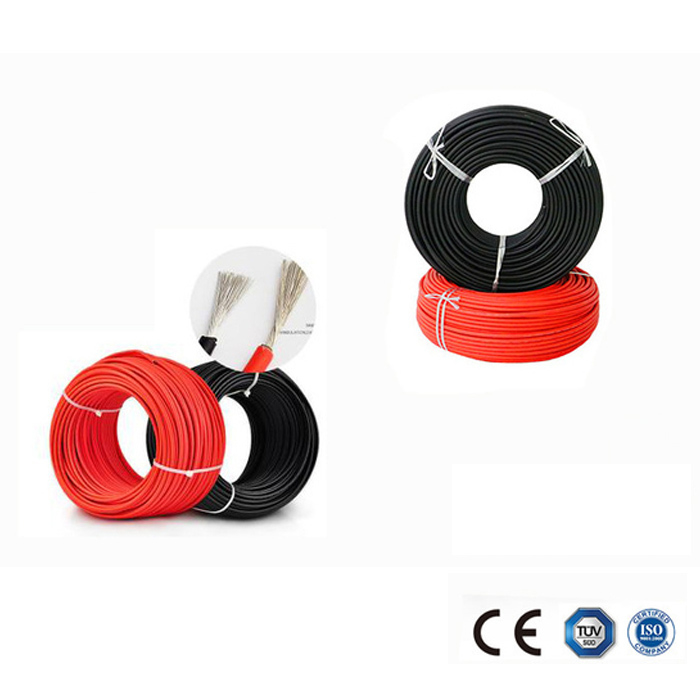

Dubbele Isolatie Zonnepv Kabel, Koude Bestand 4mm gelijkstroom Zonne Goedgekeurde Kabel TUV
TUV goedgekeurd 2PfG 1169 PV1-F 1x4mm2 XLPE isolatie DC zonne-kabel blik koper
PV1-F-kopperafgezette pv-zonnecabel met 4 mm2 gelijkstroom
1- Constructie: geblokkeerde koper, XLPE-isolatie, XLPE-buitenmantel.
2Testspanning: 6500 V, 5 min; nominale spanning: 1000/1800 V gelijkstroom.
3Halogeenvrij en weinig rook, Rohs standaard.
4. UV-resistentie.
5Temperatuur: -40°C tot 125°C, koudbestendig.
6TUV-certificering, TUV2Pfg1169.
7- stroomkabel voor fotovoltaïsche installaties.
| Type |
Tekeningsgraad |
Strandontwerp |
Leiderdiameter |
Leiderweerstand |
Buitendeursdiameter |
Nominale spanning |
Nominale stroom |
| PV-1x4mm2 |
4.0 mm2 |
56 x φ0,3 mm |
2.6mm |
50,09 Ω/km |
5.1 mm |
1800VDC |
70A |
Brandbestendige kabels Beschrijving:
A. Toepassing:Dubbele isolatie,elektronenstraalkabels voor fotovoltaïsche centrales.
Vervaardiging:Bossend koper, volgens VDE0295/IEC60228,klasse 5
B. Eigenschappen/normen van het materiaal:
1Brandwerendheid:IEC60332-1.
2. Rookemissies:IEC61034; EN50268-2
3. lage brandbelasting:DIN51900
4. Goedkeuringen:TUV2PfG 1169/08.2007 PV1-F.
5- Toepassingsnormen:UNE211 23;UNE20.460-5-52, UTE C 32-502
Toepassing:
Gebruikt op zonnepanelen voor de opwekking van elektriciteit en bijbehorende componenten van de bedrading, verbinding, met name geschikt voor buiten.Gebruik van de halogeenvrije vlamvertragende materialen met een lage rook, hogere kwaliteit, meer veiligheid.
| Naam |
PV-kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buitenzonneinstallaties, elektrische installaties, binnen- en buiteninstallaties, explosiegevoelige gebieden, fabrieken, industriële en landbouwbedrijven. |
| Productkenmerken |
Lage rook zonder halogeen, goede kou, ultraviolet, ozonbestendige en weerbestendige. |
| Vlamvertrager, snij- en penetratieweerstand. |
| Kabelbeschermingsniveau II. |
| Met fotovoltaïsche kabelstraling bij 150 °C als isolatiemateriaal is het halogeenvrije vlamvertrager de belangrijkste grondstof van halogeenvrije, niet-toxische gemodificeerde polyethyleen dunne hengjinghars.toevoegen halogeenvrij, niet-toxisch, vlamvertragend, warmte stabilisator, elimineren rook agent, conserveringsmiddel, zoals meststof, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatie weerstand is klein na onderdompeling. |
| Elektrische apparatuur |
1De dc-weerstand: bij 20 °C van de afgewerkte kabel is de dc-weerstand van de kern van de geleidende draad niet groter dan 5,09 Ω/km |
| 2De isolatieweerstand: de eindisolatieweerstand van de kabel bij 20 °C mag niet lager zijn dan 1014 Ω. |
| 3De weerstand van het oppervlak van de bekleding: de weerstand van het afgewerkte oppervlak van de bekleding van de kabel moet ten minste 109 Ω bedragen. |
| Kabelstructuur |
Leider: blik koperdraad 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 en 10, 6, 4, 2 mm ^ 2 PV-draad |
| Isolatie: > 0,5 mm dik met weinig rook en halogeenmateriaal en voldoet aan de door de klant opgegeven limiet. |
| Bescherming: laag rook- en halogeenvrij materiaal met een dikte van > 0,5 mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 °C ~ + 90 °C |
| De hoogste temperatuur van de geleider: 120 °C (toestaan van 5 s bij kortsluitingstemperatuur 200 °C) |
| Beperkte spanning: AC0,6/1kv dc1,8kv. |
(Wij produceren ook enkelvoudige kernen van 2,5 mm2, 6 mm2 10 mm2 en 16 mm2, alsook dubbele kernen,
raadpleeg mij indien nodig rechtstreeks)
Foto's van 4mm2 DC zonnecabel
