PV van het machtssysteem Zonnekabelvlam - Weerstand van de vertragers de Uitstekende Schuring
2. 5mm2 TUV 2pfg 1169 Goedgekeurde Dubbel Geïsoleerde Solar PV Kabel voor Energiesysteem
PV1-F 2PFG 1169 2.5mm2 solar pv kabel
1. Constructie: Vertind koper, XLPE isolatie, XLPE buitenmantel.
2. Testspanning: 6500V, 5min; nominale spanning:1000/1800V DC.
3. Halogeenvrij en weinig rook, Rohs standaard.
4. UV-bestendigheid.
5. Temperatuurclassificatie: -40°C tot 125°C, koudebestendigheid.
6. TUV-certificering, TUV2Pfg1169-1.
7. Stroomkabel voor fotovoltaïsch systeem.
TUV PV Kabel Vlamvertragende Kabels Beschrijving:
A. Toepassing: Dubbele isolatie, elektron-bundel vernette kabels voor fotovoltaïsche centrales.
Constructie: Vertind koper, volgens VDE0295/IEC60228, Klasse 5
B. Materiaaleigenschappen/Normen:
1. Vlamvertragende prestaties: IEC60332-1.
2. Rookemissie: IEC61034; EN50268-2
3. Lage brandbelasting: DIN51900
4. Goedkeuringen: TUV2PfG 1169/08.2007 PV1-F.
5. Toepassingsnormen: UNE211 23; UNE20.460-5-52, UTE C 32-502
Toepassing:
Toegepast op zonnepanelen voor energieopwekking en gerelateerde componenten van de bedrading, aansluiting, met name geschikt voor buiten. Bestand tegen zonlicht, anti-veroudering, met behulp van de rookarme halogeenvrije vlamvertragende materialen, hogere kwaliteit, meer veiligheid.
| Type |
Doorsnede |
Draadontwerp |
Geleiderdiameter |
Geleiderweerstand |
Buitendiameter |
Nominale Spanning |
Nominale Stroom |
| PV-1x2.5mm2 |
2.5mm2 |
50x φ0.25mm |
2.0mm |
8.21 Ω/km |
4.9mm |
1800VDC |
50A |
| Naam |
PV Kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buiten zonne-installaties, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
| Producteigenschappen |
Rookarm zonder halogeen, goed koud-, ultraviolet-, ozonbestendig en weerbestendig. |
| Vlamvertragend, snijbestendig en penetratiebestendig. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, halogeenvrij vlamvertragend is halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing hars als de belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderingsmiddel, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5.09 Ω/km |
| 2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabel isolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De manteloppervlakteweerstand: weerstand van het afgewerkte kabelmanteloppervlak mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
Geleider: vertinde koperdraad 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 en 10, 6, 4, 2 mm ^ 2 PV draad |
| Isolatie: > 0.5mm dik met rookarm en halogeen materiaal, en voldoen aan de gespecificeerde limiet van de klant. |
| Mantel: rookarm en halogeenvrij materiaal dikte > 0.5mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s in kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
(We produceren ook enkele kern van 4mm2, 6mm2 10mm2 en 16mm2, evenals dubbele kernen,
neem rechtstreeks contact met mij op indien nodig)

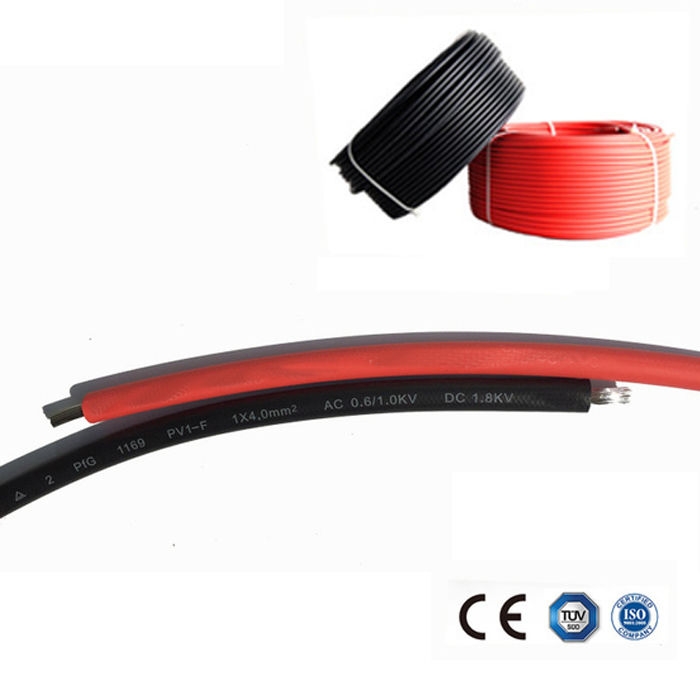

Afbeeldingen van 2.5mm Solar PV Kabel
