Lage Ruimte het Vereiste Hoge Weerstand van de ozon Bestand 4mm Zonnekabel tegen Hitte
TUV EN50618 enkele kern 4mm Elektrische zonne-pv-kabel XLPE geïsoleerd UV-bestendig
Algemene kenmerken:
Kabel gemaakt van elektron-beam cross-linked isolatie en coating; hoge weerstand tegen hitte, kou, olie, slijtage, ozon,
UV en weer; met verbeterde reactie in geval van brand. weinig rook, halogeenvrij, vlamvrij,
vlamvertragend; flexibel, gemakkelijk te strippen, zeer weinig ruimte nodig, extreem, extreem
mechanisch robuust, zeer lange levensduur.
Constructie
1. Classificatie: Spanning: 600/1000V Temperatuur: -40°C-- 90°C
2. Beschrijving:
(1) Geleider: Vertind gegloeid koper
(2) Isolatie: 90°C XLPE, zwart
(3) Jas: 90°C XLPE, zwart of rood
3. Markering:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1,5 KV NINGBO NEW ENERGY CO.,LTD
| Naam: Enkele kern zonne-energie kabel |
Geleider: Vertinde koperdraad |
| Uitvoerende standaard: EN 50618 |
Isolatie: Rookarm halogeenvrij bestraald cross-linked polyolefine |
| Model: H1Z2Z2-K |
Jas: Rookarm halogeenvrij bestraald cross-linked polyolefine |
| Kabelspecificaties: 2.5/4/6/10/16/25/35mm² |
Nominale spanning: 1500V |
| Omgevingstemperatuur: -40~90ºC |
Testspanning: 6.5KV |
| Kabeltemperatuur: -40~120ºC |
Weerbestendigheid: UV-blokkering |
| Kortsluitingstemperatuur: 250ºC |
Levensduur: >25 jaar |
| Buigradius: >4×Ø(Ø6×Ø(Ø≥8mm) |
Kleur: Zwart, Rood |
Toepassingen
Enkele geleider, zonlichtbestendige, fotovoltaïsche draad met een nominale waarde van 90°C nat of 105°C droog 2000V voor verbindingsbedrading van geaarde en ongeaarde fotovoltaïsche energiesystemen zoals beschreven in Sectie 690.31(A) en andere toepasselijke delen van de National Electrical Code (NEC), NFPA 70
Opties:
Gekleurde fase-ID-strepen beschikbaar op aanvraag
Multi-plexing beschikbaar op aanvraag
Kenmerken:
Nominaal 90°C nat en droog
Vormvast bij hoge temperaturen
Uitstekende vochtbestendigheid,
Stabiele elektrische eigenschappen over een breed temperatuurbereik
Uitstekende weerstand tegen pletten en compressiesneden
Bestand tegen de meeste oliën en chemicaliën
UV/zonlichtbestendig
Voldoet aan de koude buigtest bij -40°C
| Productnaam |
TUV Standaard Zonne-energie Kabel |
| Modelnr. |
H1Z2Z2-K 1x 4mm2 |
| Spanning |
Hoogspanningskabel |
| Isolatiemateriaal |
XLPE |
| Materiaalvorm |
Ronde draad |
| Certificering |
ROSH, CE, TUV |
| Normen |
TUV EN50618 |
| Kern |
1 Kern |
| Transportpakket |
IJzeren houten trommel, ijzeren trommel |
| Toepassing |
Constructie, Ondergronds, Industrieel, Energiecentrale |
| Mantelmateriaal |
XLPE |
| Draadkernmateriaal |
Vertind koper |
| Doorsnede |
4mm2 |
| Naam |
PV-kabel |
| De productbeschrijving |
Veel gebruikt in zonne-installaties binnen en buiten, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
| Producteigenschappen |
Rookarm zonder halogeen, goede koude-, ultraviolet-, ozonbestendigheid en weerbestendigheid. |
| Vlamvertragend, snijbestendigheid en penetratieweerstand. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, halogeenvrij vlamvertragend is halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing-hars als belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderingsmiddel, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5,09 Ω/km |
| 2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabelisolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De oppervlakte weerstand van de mantel: weerstand van het afgewerkte kabelmanteloppervlak mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
Geleider: vertinde koperdraad 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 en 10, 6, 4, 2 mm ^ 2 PV-draad |
| Isolatie: > 0,5 mm dik met rookarm en halogeenmateriaal en voldoen aan de gespecificeerde limiet van de klant. |
| Jas: rookarm en halogeenvrij materiaal dikte > 0,5 mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s bij kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
(We produceren ook enkele kern van 2,5 mm2, 6 mm2, 10 mm2 en 16 mm2, evenals dubbele kernen,
neem rechtstreeks contact met mij op indien nodig)

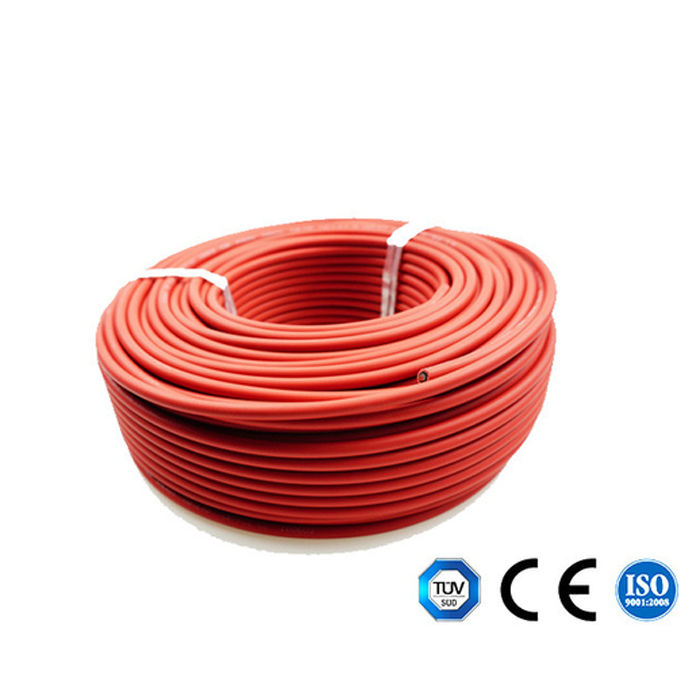

Afbeeldingen van 4mm2 Solar PV Kabel
