Zonnekabel van de chemische producten de Bestand Enige Kern, XLPE-Isolatie Zonnegelijkstroom Kabel 10mm2
TUV CE enkele kern solar XLPE kabel 10mm2 PV 25 jaar garantie 1000V AC 1800V DC
PV Fotovoltaïsche Kabel DC Solar Power Kabel Constructie:
Geleider: Klasse 5 flexibele vertinde koperen geleider
Isolatie: Halogeenvrije cross-linked compound
Mantel: Halogeenvrije cross-linked, vlamvertragende compound, Zwart
PV Fotovoltaïsche Kabel DC Solar Power Kabel Toepassing
Deze kabels zijn ontworpen voor het aansluiten van fotovoltaïsche systeemcomponenten binnen en buiten
van gebouwen en apparatuur met hoge mechanische eisen en extreme weersomstandigheden.
PV Fotovoltaïsche Kabel DC Solar Power Kabel Normen
DIN EN 50618
Brandwerendheid: IEC 60332-1
Lage rookemissie: EN/IEC 61034-2
Halogeenvrij volgens EN 50525-1, Bijlage B
Lage corrosiviteit van gassen volgens EN 50267-2-2, IEC 60754-2
PV Fotovoltaïsche Kabel DC Solar Power Kabel Technische Eigenschappen:
Werkspanning: AC: 600/1000V DC: 1800V
Maximale Spanning: 1.8KV
Testspanning: 6.5kV AC
Werktemperatuur: -40-90 º C
Buigradius:
Vast: 4 x buitendiameter
Gebogen: 5 x buitendiameter
Max. geleidertemperatuur: 120º C
Kortsluiting max. geleidertemperatuur: 250°C
Isolatieweerstand: 10 MΩ x km
Aantal aders×Nominale doorsnede
| Aantal strengen |
Nominale geleiderdiameter |
Nominale isolatiedikte |
Nominale manteldikte |
Nominale buitendiameter |
Nominaal gewicht |
Aantal×mm2 |
| - |
mm |
kg/km |
kg/km |
kg/km |
kg/km |
1×1.5 |
| 30/0.25 |
1.58 |
0.7 |
0.9 |
7.3 |
40 |
1×2.5 |
| 50/0.25 |
2.04 |
0.7 |
0.9 |
7.3 |
50 |
1×4.0 |
| 56/0.30 |
2.59 |
0.7 |
0.9 |
7.3 |
70 |
1×6.0 |
| 84/0.30 |
3.17 |
0.7 |
0.9 |
7.3 |
80 |
1×10 |
| 80/0.40 |
4.07 |
0.7 |
0.9 |
7.3 |
130 |
1×16 |
| 120/0.40 |
5.22 |
0.7 |
0.9 |
1.1 |
200 |
1×25 |
| 199/0.40 |
6.51 |
0.9 |
1.1 |
1.2 |
290 |
1×35 |
| 279/0.40 |
7.71 |
0.9 |
1.1 |
1.3 |
400 |
1×50 |
| 396/0.40 |
9 |
1 |
1.2 |
1.3 |
550 |
1×70 |
| 360/0.50 |
10.8 |
1.1 |
1.3 |
1.3 |
750 |
1×95 |
| 475/0.50 |
12.6 |
1.1 |
1.3 |
22.8 |
970 |
1×120 |
| 608/0.50 |
14.2 |
1.2 |
1.3 |
22.8 |
1220 |
1×150 |
| 756/0.50 |
15.8 |
1.4 |
25.5 |
25.5 |
1510 |
1×185 |
| 925/0.50 |
17.4 |
1.6 |
28.5 |
28.5 |
1850 |
1×240 |
| 1221/0.50 |
20.4 |
1.7 |
32.1 |
32.1 |
2400 |
Kenmerken: |
1) Door elektronenbundel cross-linked materialen smelten of vloeien niet, zelfs niet bij hoge temperaturen, hoge weerstand tegen hitte, kou, slijtage, UV-bestendig, ozon en hydrolyse.
2) Deze kabels bieden de middelen om fotovoltaïsche (PV) panelen met elkaar te verbinden en van panelen naar de omvormer.
3) Ze werken op gelijkspanning en bieden een lange levensduur in blootgestelde omstandigheden.
Naam
| PV Kabel |
De productbeschrijving |
| Veel gebruikt in zonne-installaties binnen en buiten, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
Producteigenschappen |
| Laag rookgehalte zonder halogeen, goede koude-, ultraviolet-, ozonbestendigheid en weerbestendigheid. |
Vlamvertragend, snijbestendig en penetratiebestendig. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, halogeenvrij vlamvertragend is halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing hars als de belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderaar, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
| 1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5,09 Ω/km |
2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabelisolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De oppervlakte weerstand van de mantel: weerstand van het afgewerkte kabelmanteloppervlak mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
| Geleider: vertinde koperdraad 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
18, 16 en 14, 12, 10, 8, 6, 4, 2 mm ^ 2 PV draad |
| Isolatie: > 0,5 mm dik met materiaal met weinig rook en halogeen, en voldoen aan de gespecificeerde limiet van de klant. |
| Mantel: materiaal met weinig rook en halogeenvrij, dikte > 0,5 mm. |
| Gedetailleerde parameters |
| Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s bij kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
| FAQ: |
1. Wanneer kan ik de offerte krijgen?
Binnen 24 uur na ontvangst van de aanvraag, als u zeer dringend de prijs wilt weten, alstublieft
bel ons om volledige specificaties over de kabel te geven. De prijs wordt snel berekend.
2. Hoe lang duurt de levering?
Meestal binnen 3-4 werkdagen na betaling, voornamelijk afhankelijk van de hoeveelheid.
3. Wat zijn uw betalingsvoorwaarden?
Wij accepteren T/T (bankoverschrijving), L/C
4. Accepteert u de aangepaste bestelling?
Ja, dat doen we.
5. Biedt u OEM & ODM aan?
Ja. OEM & ODM zijn beschikbaar.

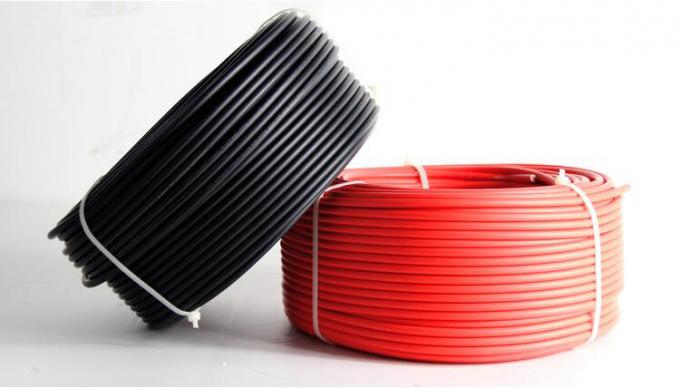

Afbeelding van 10mm²
PV DC Solar XLPE Kabel
