De Uitbreidingskabel van het Krachtcentralegelijkstroom XLPE 4mm Zonnepaneel
4mm de Draadkoord van de Zonnepaneeluitbreiding Uitgebreid Kabel met Schakelaartuv Ce
Beschrijving
1. Voor openluchtgebruik en het is vochtigheid, UV en corrosiebestendig.
2. Mannelijke en Vrouwelijke Harde plastic schakelaar aan het eind.
3. Zwarte + Rode de Kabeldraad van de Zonnepaneeluitbreiding.
4. Breidt en sluit ingebouwde kabels uit.
5. Voltage: Gelijkstroom 1000V & AC 1800V.
6. Toepassing: gebruikt voor zonnemachtsraad, zonne-energiekrachtcentrale.
7. Waaier van dwarsdoorsnede: 2.5mm2~10mm2.
Bouw
1. Het schatten: Voltage: 600/1000V temperatuur: - 40°C-- 90°C
2. Beschrijving:
(1) leider: Ingeblikt onthard koper
(2) isolatie: zwarte 90°C XLPE,
(3) jasje: 90°C XLPE, zwarte of rood
3. Het merken: TüV 2 PfG 1169 pv1-F 1×4mm2
| Type |
Dwarsdoorsnede |
Bundelontwerp |
Leiderdiameter |
Leiderweerstand |
Buitendiameter |
Nominale spanning |
Geschatte Stroom |
| H1z2z2-k 1x4mm2 |
4mm2 |
56x φ0.3mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
55A |
Toepassingen
Enige natte leider, zonlicht-bestand, photovoltaic draad geschatte 90°C of 105°C droge 2000V voor interconnectie bedrading van aan de grond gezete en ungrounded photovoltaic machtssystemen zoals beschreven in Sectie 690.31 (A) en andere toepasselijke delen van de Nationale Elektrocode (NEC), NFPA 70
Opties:
De gekleurde op verzoek beschikbare strepen van faseidentiteitskaart
Beschikbare simultaan overseinen op verzoek
Eigenschappen:
Geschatte natte 90°C - en - drogen
Misvorming-bestand bij hoge temperaturen
Uitstekende vochtbestendigheid,
Stabiele elektrische eigenschappen over een brede temperatuurwaaier
Uitstekende weerstand tegen verbrijzeling en compressiebesnoeiingen
Bestand tegen meeste oliën en de chemische producten
UV/sunlight-bestand
Ontmoet koude krommingstest bij -40°C
| Productnaam |
TUV Standaard Zonnekabel |
| Modelleer nr. |
H1z2z2-k 1x 4mm2 |
| Voltage |
Hoogspanningskabel |
| Isolatiemateriaal |
XLPE |
| Materiële Vorm |
Ronde Draad |
| Certificatie |
ROSH, CE, TUV |
| Normen |
TUV EN50618 |
| Kernen |
1 kern |
| Vervoerpakket |
Ijzer-houten Trommel, Ijzertrommel |
| Toepassing |
Industriële bouw, Ondergronds, Krachtcentrale |
| Schedemateriaal |
XLPE |
| Het Materiaal van de draadkern |
Ingeblikt Koper |
| Dwarsdoorsnede |
4mm2 |
| Tariefvoltage: |
1000v |
| Geschatte stroom: |
22A (2.5mm2), 30A (4mm2,6mm2) |
| Testvoltage: |
6KV (50Hz) |
| Bescherm graad: |
IP67/IP2X |
| Isolatiemateriaal: |
PC/PA/PPO/TPE |
| Contactmateriaal: |
Zilver geplateerd koper |
| Werkende temperatuur: |
-40°C~+90°C |
| Veilige klasse: |
2 |
| Vlamklasse: |
UL94-V0 |
| Contactweerstand van stopschakelaars: |
≤5mΩ |
| Toevoegingskracht: |
≤50N |
| Trek kracht terug: |
≥50N |
| Geschikte kabel: |
2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| Sluitensysteem: |
Breuk binnen |
| Product Nr. |
Gelijkstroom-gelijkstroom |
| Nominale spanning |
TUV 1000V gelijkstroom |
| Geschatte stroom |
30A |
| Geschikte kabeldwarsdoorsneden |
2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG |
| Eindgrootte |
Φ4.0mm |
| Testvoltage |
Gelijkstroom 8KV 1min |
| Verontreinigingsgraad |
2 |
| Beschermingsklasse |
Klasse II |
| Eindmateriaal |
Ingeblikt koper |
| Contactweerstand |
≤ 5mΩ |
| Isolatiematerialen |
PPC |
| IP classificatie |
IP67 (CEI 60529) |
| Trek kracht terug |
≥ 50N |
| Toevoegingskracht |
≤ 50N |
| Testtemperatuur |
-40ºC~ +85ºC |
| Vlamklasse |
UL94V - 0
|
(Wij produceren ook enige kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

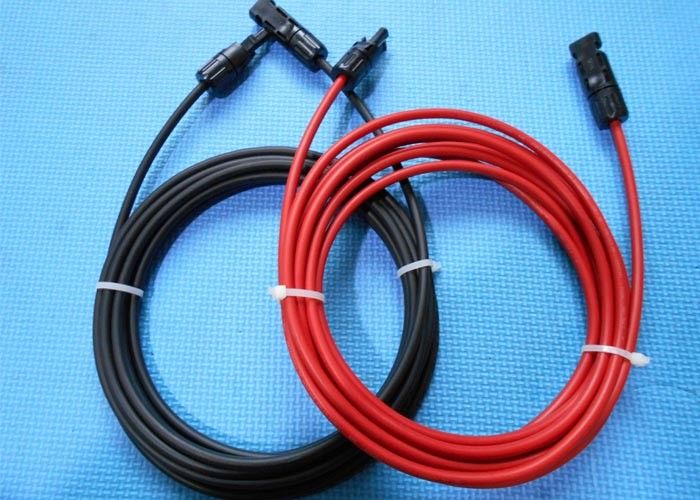

Beelden van de zonnekabel van 4mm2 gelijkstroom met schakelaar
