UV de Uitbreidingskabel van het Weerstands6mm2 10AWG Zonnepaneel

Plaats van herkomst CHINA
Merknaam Pntech
Certificering TUV/CE/ISO9001
Modelnummer Gelijkstroom-gelijkstroom
Min. bestelaantal 1set
Prijs Negotiation
Verpakking Details 100sets/polybag 500sets/carton 39x39x22cm
Levertijd 3-10days
Betalingscondities L/C, T/T, Western Union
Levering vermogen 5000pairs per dag

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Productnaam Uitbreidingskabel Kleur Zwarte of rood
Nominale spanning 1000VDC Graad van bescherming IP67
Geschatte stroom 30A Contactweerstand ≤5mΩ
Hoogtepunt

10AWG de Kabel van de zonnepaneeluitbreiding

,

6mm2 de Kabel van de zonnepaneeluitbreiding

Laat een bericht achter
Productomschrijving



6mm2 (AWG 10) Uitbreidingskabel met Schakelaar TUV voor Zonnepaneel



Zonnekabelbeschrijving



Kabelbeschrijving:



Type Dwarsdoorsnede Bundelontwerp Leiderdiameter Leiderweerstand Buitendiameter Nominale spanning Geschatte Stroom
H1z2z2-k 1x2.5mm2 2.5mm2 36x φ0.285mm 2.0mm 8.21 Ω/km 5.4mm 1500VDC 50A
H1z2z2-k 1x4mm2 4mm2 56x φ0.285mm 2.6mm 5.09 Ω/km 5.9mm 1500VDC 70A
H1z2z2-k 1x6mm2 6mm2 78x φ0.285mm 3.3mm 3.52 Ω/km 6.7mm 1500VDC 95A
H1z2z2-k 1x10mm2 10mm2 80x φ0.4mm 4.4mm 1.95 Ω/km 7.4mm 1500VDC 98A
H1z2z2-k 1x16mm2 16mm2 120x φ0.4mm 5.2mm 1.24 Ω/km 9.2mm 1500VDC 132A



1. Temperatuurwaaier voor toepassing -40°C tot 90°C, max.temperature bij leider 120°C

2. Smelt het elektronenstraal cross-linked materiaal niet of stroomt bij hoge temperaturen

3. De toegelaten kort-kring-temperatuur verwijst naar een periode van 5s is 200°C

4. Hoge weerstand tegen UV, ozon en hydrolyse

5. Flexibel, gemakkelijk aan strook

6. Dubbele muurisolatie. Cross-linked elektronenstraal

7. Uitstekende weerstand tegen U.V, olie, vetten, zuurstof en ozon

8. Uitstekende weerstand tegen schuring

9. Vrij halogeen, vlam - vertrager, lage giftigheid

10. Uitstekende flexibiliteit en het ontdoen van prestaties

11. Hoge huidige het geven capaciteit



Schakelaar



Tariefvoltage: 1000v
Geschatte stroom: 22A (2.5mm2), 30A (4mm2,6mm2)
Testvoltage: 6KV (50Hz)
Bescherm graad: IP67/IP2X
Isolatiemateriaal: PC/PA/PPO/TPE
Contactmateriaal: Zilver geplateerd koper
Werkende temperatuur: -40°C~+90°C
Veilige klasse: 2
Vlamklasse: UL94-V0
Contactweerstand van stopschakelaars: ≤5mΩ
Toevoegingskracht: ≤50N
Trek kracht terug: ≥50N
Geschikte kabel: 2.5mm2/4mm2/6mm2 (AWG14/12/10)
Sluitensysteem: Breuk binnen
Product Nr. Gelijkstroom-gelijkstroom
Nominale spanning TUV 1000V gelijkstroom
Geschatte stroom 30A
Geschikte kabeldwarsdoorsneden 2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG
Eindgrootte Φ4.0mm
Testvoltage Gelijkstroom 8KV 1min
Verontreinigingsgraad 2
Beschermingsklasse Klasse II
Eindmateriaal Ingeblikt koper
Contactweerstand ≤ 5mΩ
Isolatiematerialen PPC
IP classificatie IP67 (CEI 60529)
Trek kracht terug ≥ 50N
Toevoegingskracht ≤ 50N
Testtemperatuur -40ºC~ +85ºC
Vlamklasse UL94V - 0


Assemblageinstructies



Tijdens zelfassemblage, delen en hulpmiddelen andere verklaard worden die gebruikt of als de voorbereiding en assemblage hier beschreven instructies dan noch worden genegeerd veiligheid noch naleving van de technische gegevens kunnen worden gewaarborgd.

Voor bescherming tegen elektrische schok, PV moeten de Schakelaars van de voeding worden geïsoleerd terwijl wordt geassembleerd of gedemonteerd

Het eindproduct moet geboden bescherming tegen elektrische schok

Het afsluiten onder lading: PV de stopverbindingen moeten niet worden afgesloten terwijl onder lading. Zij kunnen in een nr-ladingsstaat worden geplaatst door de DC/AC-convertor uit te schakelen of de AC kringsonderbreker te breken. Het stoppen en het afsluiten worden terwijl onder voltage toegelaten

De losgemaakte schakelaars zouden tegen vuil en water moeten worden beschermd met het verzegelen van kappen.

De gestopte delen zijn waterdichte IP67


Voordeel:



• Eenvoudige, snelle, veilige en efficiënte ingediende assemblage
•  Ontwikkel me onafhankelijk, innovatief ontwerp, hebben onafhankelijke intellectuele-eigendomsrechten, aanpassings direct aan schakelaar
• Hoge mechanische duurzaamheid
• Hoog stroom en voltage die dragen: 30A, 1000VDC
• Lage overgangsweerstand
• Innovatieve verzegeld, waterdicht, het ontwerp van de stofweerstand: IP68
• Uitstekende kunststof, UL 94-V0, brede temperatuurwaaier: - 40°c aan 90°c, weer en UV bestand voor oude openluchttoepassing
• Goedgekeurd door TUV

FAQ:


1. Wanneer kan ik het citaat krijgen?
Binnen 24 uren na het krijgen van het onderzoek, als u zeer dringend bent om de prijs te krijgen, te roepen gelieve ons om volledige specificaties over de kabel te geven. de prijs zal spoedig worden berekend.
2. Hoe snak over de levering?
Gewoonlijk binnen 3-4 werkdagen na betaling, hoofdzakelijk volgens de hoeveelheid.
3. Wat is uw betalingstermijnen?
Wij keuren T/T (bankoverdracht) goed, L/C
4. Keurt u de aangepaste orde goed?
Ja, wij.
5. Biedt u OEM & ODM aan?
Ja. OEM & ODM zijn beschikbaar.

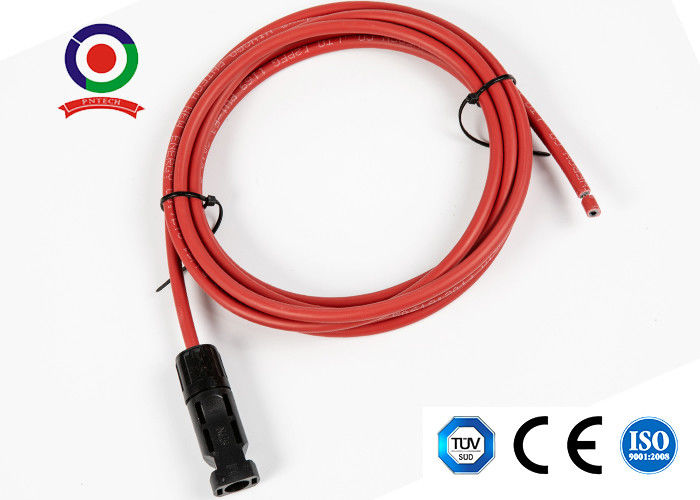

Beeld van uitbreidingskabel
