Productdetails
Plaats van herkomst: CHINA
Merknaam: Pntech
Certificering: TUV/CE/ISO9001
Modelnummer: H1z2z2-k 1x4mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 250m / broodje
Prijs: Negotiation
Verpakking Details: 100m per broodje, 250m per broodje, 500m per broodje
Levertijd: 3-7days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
zonnepaneelkabel 4mm |
Sleutelwoord: |
zonnepaneelkabel |
Jasjemateriaal: |
XLPE |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
5.9mm |
weerstand: |
≤5.09 (Ω/KM) |
Kleur: |
Zwarte/Rood |
Verpakking: |
250m per broodje |
Productnaam: |
zonnepaneelkabel 4mm |
Sleutelwoord: |
zonnepaneelkabel |
Jasjemateriaal: |
XLPE |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
5.9mm |
weerstand: |
≤5.09 (Ω/KM) |
Kleur: |
Zwarte/Rood |
Verpakking: |
250m per broodje |
TUV kabel 4mm van het Ozon Bestand zonnepaneel Uitstekende Weerstand tegen Schuring XLPE
Voordelen van de kabeltuv van h1z2z2-k 4mm2 zonnepv zwarte en rood
De elektrische en dimensionale eigenschappen van dit product worden gemeten door de Technische en Kwaliteitsborgingafdeling bij het JiangNan-Kabelslaboratorium. De kabelprestaties met betrekking tot leiderweerstand, de bouwkwaliteit (vakmanschap), de dimensionale consistentie, en andere parameters worden geverifieerd volgens gepubliceerde normen en goedgekeurd
Type | Dwarsdoorsnede | Bundelontwerp | Leiderdiameter | Leiderweerstand | Buitendiameter | Nominale spanning | Geschatte Stroom |
H1z2z2-k 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
H1z2z2-k 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
H1z2z2-k 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
H1z2z2-k 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
H1z2z2-k 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
Toepassing:
Van toepassing geweest op zonnepanelen voor machtsgeneratie en verwante componenten van de bedrading, verbinding, bijzonder geschikt voor openlucht. Weerstand tegen zonlicht, anti-verouderend, Gebruikend de lage rook halogeen-vrije vlam - vertragersmaterialen, hogere rang, meer veiligheid.
Opmerkelijke Voordelen:
1. Dubbele muurisolatie. Cross-linked elektronenstraal
2. Uitstekende weerstand tegen U.V, olie, vetten, zuurstof en ozon
3. Uitstekende weerstand tegen schuring
4. Vrij halogeen, vlam - vertrager, lage giftigheid
5. Uitstekende flexibiliteit en het ontdoen van prestaties
6. Hoge huidige het geven capaciteit
7. Goedgekeurd TUV
Naam | PV Kabel |
De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
Het niveau van het kabelbeveiligingsniveau Ⅱ. | |
Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 en 10, 6, 4, 2 de draad van mm ^ 2 PV | |
Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

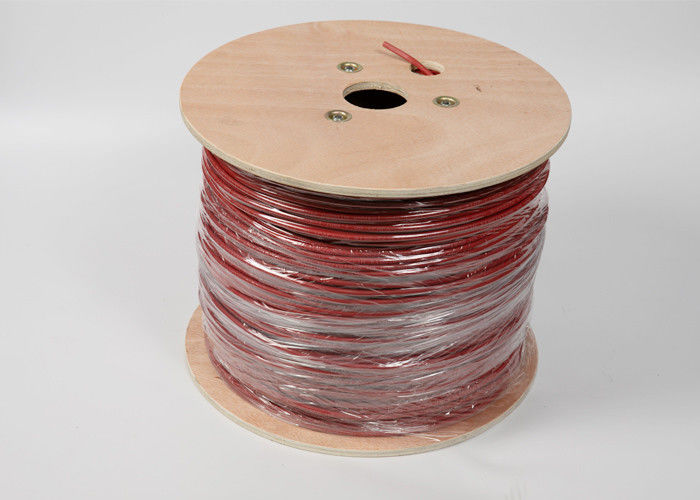

Beelden van 4mm gelijkstroom Zonnekabel
