H1Z2Z2-K 1x4mm2 Elektrische DC Zonne-energie Kabel Fotovoltaïsche Kabel 100m / Rol Verpakking
4 mm2 Elektriciteitskabel Zonne-DC-kabel Zonne-PV-kabel Photovoltaïsche draad CE
Specificeer
PV fotovoltaïsche kabel DC zonne-energie kabelTechnisch kenmerk:
Werkspanning:AC: 600/1000V DC: 900/1800V
Maximale spanning:1.8KV
Testspanning: 6,5 kV wisselstroom
Werktemperatuur: -40-90 °C
Buigradius:
Vaste: 4 x totale diameter
Gebuigd: 5 x totale diameter
Max. geleidertemperatuur: 120oC
Maximale kortsluiting. Leidertemperatuur:250°C
Isolatieweerstand: 10 MΩ x km
| Tekeningsgraad |
AWG |
Maximale geleiderweerstand bij 20oC |
Maximale isolatieweerstand bij 20oC |
Maximale isolatieweerstand bij 90oC |
Huidige draagcapaciteit |
| Een enkele kabel vrij in de lucht |
Een enkele kabel op oppervlakken |
2 geladen kabels naast elkaar op oppervlakken |
| mm2 |
- |
Ω |
MΩ.km |
MΩ.km |
Een |
Een |
Een |
| 1.5 |
16 |
13.7 |
859 |
0.859 |
30 |
29 |
24 |
| 2.5 |
14 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
| 4 |
12 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
Toepassing:
Gebruikt op zonnepanelen voor de opwekking van elektriciteit en aanverwante componenten van de bedrading, verbinding, met name geschikt voor buiten.Gebruik van de halogeenvrije vlamvertragende materialen met een lage rook, hogere kwaliteit, meer veiligheid.
| Naam |
PV-kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buitenzonneinstallaties, elektrische installaties, binnen- en buiteninstallaties, explosiegevoelige gebieden, fabrieken, industriële en landbouwbedrijven. |
| Productkenmerken |
Lage rook zonder halogeen, goede kou, ultraviolet, ozonbestendige en weerbestendige. |
| Vlamvertrager, snij- en penetratieweerstand. |
| Kabelbeschermingsniveau II. |
| Met fotovoltaïsche kabelstraling bij 150 °C als isolatiemateriaal is het halogeenvrije vlamvertrager de belangrijkste grondstof van halogeenvrije, niet-toxische gemodificeerde polyethyleen dunne hengjinghars.toevoegen halogeenvrij, niet-toxisch, vlamvertragend, warmte stabilisator, elimineren rook agent, conserveringsmiddel, zoals meststof, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatie weerstand is klein na onderdompeling. |
| Elektrische apparatuur |
1De dc-weerstand: bij 20 °C van de afgewerkte kabel is de dc-weerstand van de kern van de geleidende draad niet groter dan 5,09 Ω/km |
| 2De isolatieweerstand: de eindisolatieweerstand van de kabel bij 20 °C mag niet lager zijn dan 1014 Ω. |
| 3De weerstand van het oppervlak van de bekleding: de weerstand van het afgewerkte oppervlak van de bekleding van de kabel moet ten minste 109 Ω bedragen. |

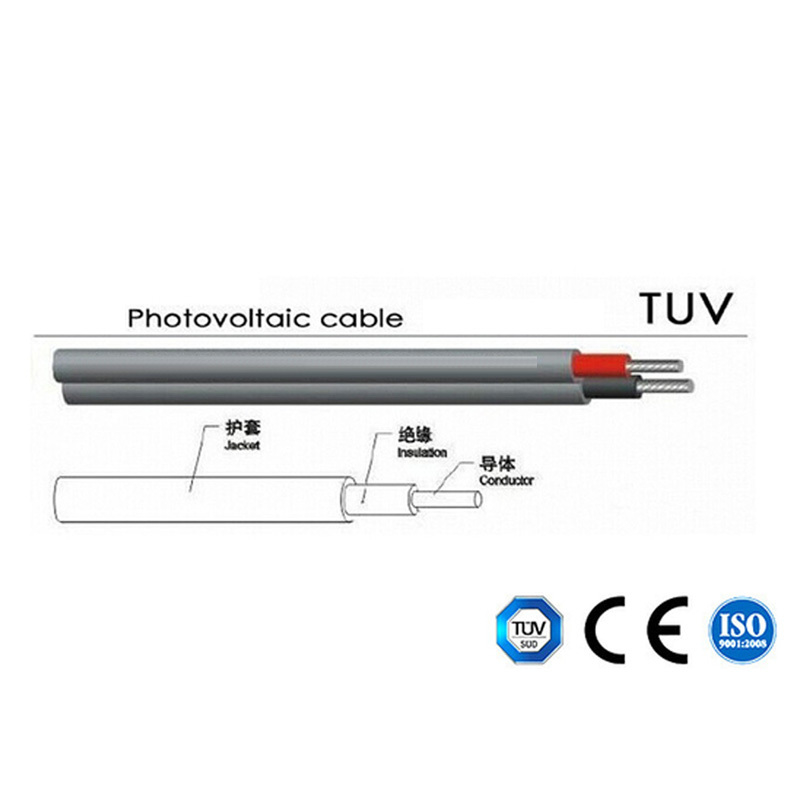

| Kabelstructuur |
Leider: blik koperdraad 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 en 10, 6,4,2.5 mm2 fotovoltaïsche draad |
| Isolatie: > 0,5 mm dik met weinig rook en halogeenmateriaal en voldoet aan de door de klant opgegeven limiet. |
| Bescherming: laag rook- en halogeenvrij materiaal met een dikte van > 0,5 mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 °C ~ + 90 °C |
| De hoogste temperatuur van de geleider: 120 °C (toestaan van 5 s bij kortsluitingstemperatuur 200 °C) |
| Beperkte spanning: AC0,6/1kv dc1,8kv. |
(Wij produceren ook enkelvoudige kern van 2,5 mm2, 6 mm2, 10 mm2 en 16 mm2, alsook dubbelvoudige kern,
raadpleeg mij indien nodig rechtstreeks)
Verpakking en verzending:
Verpakkings- en verzendinformatie:
Onze DC Solar Cable producten zijn zorgvuldig verpakt om te garanderen dat ze veilig aan u worden geleverd.
Verzendingsinformatie:
We bieden snelle en betrouwbare verzending voor alle bestellingen van onze DC Solar Cable.u ontvangt een volgnummer om de status van uw levering te controleren.
Vragen:
V: Wat is het modelnummer van de DC-zonnecabel?
Het modelnummer is H1Z2Z2-K.
V: Waar wordt de DC-zonnekabel geproduceerd?
A: Het product is vervaardigd in China.
V: Welke certificeringen heeft de DC-zonnecabel?
A: De DC-zonnekabel is gecertificeerd door TUV, CE, ISO9001, CQC, CPR en BCA.
V: Wat is de minimale orderhoeveelheid voor de DC-zonnecabel?
A: De minimale bestelhoeveelheid is 500.
V: Wat zijn de verpakkingsdetails voor de DC-zonnecabel?
A: De DC-zonnecabel is verpakt in rollen van elk 100 m.
Afbeelding van 4 mm2Elektrische kabels
