Markeren:
4mm2 de Kabel van de zonnepaneeluitbreiding
, 30A de Kabel van de zonnepaneeluitbreiding
De UV Bestand Kabel van de het Zonnepaneeluitbreiding van 30A 4mm2
TUV Kabel 4mm2 van de Goedkeurings de Zonneuitbreiding met Mannelijke Vrouwelijke Schakelaar
Zonnekabelbeschrijving
Kabelbeschrijving:
geavanceerd materiaal: Het bedrijf heeft buitenlandse productie, wetenschappelijk onderzoekmateriaal, overging de iso9001-2000 certificatie van het kwaliteitsbeheersysteem, IATF16949 vooruitgegaan: de certificatie van het de kwaliteitsbeheersysteem van 2016.
| Type |
Kruis |
Bundel |
Leider |
Leider |
Buiten |
Geschat |
Geschat |
Gewicht |
| sectie |
ontwerp |
diameter |
weerstand |
diameter |
voltage |
huidig |
| mm ² |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1.5 mm ² |
1.5 |
30x ø 0,25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm ² |
2.5 |
50x ø 0,25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm ² |
4.0 |
56x ø 0,3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm ² |
6.0 |
84x ø 0,3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
Schakelaar
1. De schakelaar keurt aanraking van riet met inne-knoptype goed.
2. Het auto-slot laat gemakkelijker en betrouwbare verbinding toe.
3. Populair cijferkostuum het grootste deel van gebiedsinstallatie.
4. Snel aan schakelaar.
5. Het waterbewijs en verhindert stof.
6. Met lange levensuur.
| Tariefvoltage: |
1000v |
| Geschatte stroom: |
22A (2.5mm2), 30A (4mm2,6mm2) |
| Testvoltage: |
6KV (50Hz) |
| Bescherm graad: |
IP67/IP2X |
| Isolatiemateriaal: |
PC/PA/PPO/TPE |
| Contactmateriaal: |
Zilver geplateerd koper |
| Werkende temperatuur: |
-40°C~+90°C |
| Veilige klasse: |
2 |
| Vlamklasse: |
UL94-V0 |
| Contactweerstand van stopschakelaars: |
≤5mΩ |
| Toevoegingskracht: |
≤50N |
| Trek kracht terug: |
≥50N |
| Geschikte kabel: |
2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| Sluitensysteem: |
Breuk binnen |
| Product Nr. |
Gelijkstroom-gelijkstroom |
| Nominale spanning |
TUV 1000V gelijkstroom |
| Geschatte stroom |
30A |
| Geschikte kabeldwarsdoorsneden |
2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG |
| Eindgrootte |
Φ4.0mm |
| Testvoltage |
Gelijkstroom 8KV 1min |
| Verontreinigingsgraad |
2 |
| Beschermingsklasse |
Klasse II |
| Eindmateriaal |
Ingeblikt koper |
| Contactweerstand |
≤ 5mΩ |
| Isolatiematerialen |
PPC |
| IP classificatie |
IP67 (CEI 60529) |
| Trek kracht terug |
≥ 50N |
| Toevoegingskracht |
≤ 50N |
| Testtemperatuur |
-40ºC~ +85ºC |
| Vlamklasse |
UL94V - 0 |
Assemblageinstructies
Tijdens zelfassemblage, delen en hulpmiddelen andere verklaard worden die gebruikt of als de voorbereiding en assemblage hier beschreven instructies dan noch worden genegeerd veiligheid noch naleving van de technische gegevens kunnen worden gewaarborgd.
Voor bescherming tegen elektrische schok, PV moeten de Schakelaars van de voeding worden geïsoleerd terwijl wordt geassembleerd of gedemonteerd
Het eindproduct moet geboden bescherming tegen elektrische schok
Het afsluiten onder lading: PV de stopverbindingen moeten niet worden afgesloten terwijl onder lading. Zij kunnen in een nr-ladingsstaat worden geplaatst door de DC/AC-convertor uit te schakelen of de AC kringsonderbreker te breken. Het stoppen en het afsluiten worden terwijl onder voltage toegelaten
De losgemaakte schakelaars zouden tegen vuil en water moeten worden beschermd met het verzegelen van kappen.
De gestopte delen zijn waterdichte IP67
Voordeel:
• Eenvoudige, snelle, veilige en efficiënte ingediende assemblage
• Ontwikkel me onafhankelijk, innovatief ontwerp, hebben onafhankelijke intellectuele-eigendomsrechten, aanpassings direct aan schakelaar
• Hoge mechanische duurzaamheid
• Hoog stroom en voltage die dragen: 30A, 1000VDC
• Lage overgangsweerstand
• Innovatieve verzegeld, waterdicht, het ontwerp van de stofweerstand: IP68
• Uitstekende kunststof, UL 94-V0, brede temperatuurwaaier: - 40°c aan 90°c, weer en UV bestand voor oude openluchttoepassing
• Goedgekeurd door TUV
FAQ:
1. Wanneer kan ik het citaat krijgen?
Binnen 24 uren na het krijgen van het onderzoek, als u zeer dringend bent om de prijs te krijgen, te roepen gelieve ons om volledige specificaties over de kabel te geven. de prijs zal spoedig worden berekend.
2. Hoe snak over de levering?
Gewoonlijk binnen 3-4 werkdagen na betaling, hoofdzakelijk volgens de hoeveelheid.
3. Wat is uw betalingstermijnen?
Wij keuren T/T (bankoverdracht) goed, L/C
4. Keurt u de aangepaste orde goed?
Ja, wij.
5. Biedt u OEM & ODM aan?
Ja. OEM & ODM zijn beschikbaar.

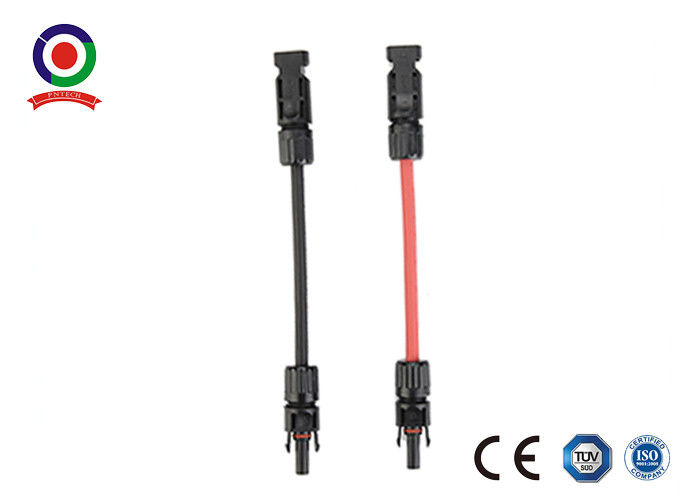

Beeld van Zonneuitbreidingskabel 4mm2
