Productdetails
Plaats van herkomst: China
Merknaam: Pntech
Certificering: ISO9001/TUV/CE
Modelnummer: H1z2z2-k 1x4mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100m
Prijs: Negotiation
Verpakking Details: 100m/roll, 500m per karton
Levertijd: 3-10days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
4mm2 gelijkstroom-kabel |
nominale spanning: |
1500VDC |
Temperatuur: |
-40°C-- 90°C |
Verpakking: |
250m/roll |
Leider Material: |
Koper vertind |
Toepassing: |
krachtcentrale |
Productnaam: |
4mm2 gelijkstroom-kabel |
nominale spanning: |
1500VDC |
Temperatuur: |
-40°C-- 90°C |
Verpakking: |
250m/roll |
Leider Material: |
Koper vertind |
Toepassing: |
krachtcentrale |
TUV EN50618 de halogeen-Vrije 4mm2 gelijkstroom kabel van de Koperkern voor zonnepv systeem
Specificate
1.Rating: Voltage: 600/1000V temperatuur: - 40°C-- 90°C
2. Beschrijving:
(1) leider: Ingeblikt onthard koper
(2) isolatie: zwarte 90°C XLPE,
(3) jasje: 90°C XLPE, zwarte of rood
3. Het merken: TUV SUD EN50618: CO. 2014 VAN H1Z2Z2-K (CQC NB/T42073-2016 PV-YJYJ) GELIJKSTROOM 1.5KV 1X4.0MM 2 NINGBO PNTECH NEW ENERGY, LTD.
4. Toepassing: Specifiek ontworpen voor het aansluiten van photovoltaic systeemcomponenten binnen en buiten de bouw en materiaal aan hoge mechanische vereisten en extreme weersomstandigheden. Voor permanente installaties.
5. Algemene kenmerken: Kabel van elektron-straal cross-linked isolatie en deklaag wordt gemaakt die; hoge weerstand tegen hitte, koude, olie, schuring, ozon, UV en weer; met betere reactie in het geval van brand. lage rook, vrij halogeen, vrije vlam, vlam - vertrager; flexibel, gemakkelijk aan strook, zeer laag ruimtevereiste, uiterst, uiterst mechanisch robuust, zeer lang leven.
| Type | Dwarsdoorsnede | Bundelontwerp | Leider Diameter | Leider Resistance | Buitendiameter | Nominale spanning | Geschatte Stroom |
| H1z2z2-k 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1z2z2-k 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1z2z2-k 1x6mm2 | 6mm2 | 84x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1z2z2-k 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1z2z2-k 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
Toepassing:
Van toepassing geweest op zonnepanelen voor machtsgeneratie en verwante componenten van de bedrading, verbinding, bijzonder geschikt voor openlucht. Weerstand tegen zonlicht, anti-verouderend, Gebruikend de lage rook halogeen-vrije vlam - vertragersmaterialen, hogere rang, meer veiligheid.
| Naam | PV Kabel |
| De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
| Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
| Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
| Het niveau van het kabelⅡbeveiligingsniveau. | |
| Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
| Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
| Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
| 2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
| 3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
| Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, de draad van 6,4,2.5 mm2 PV | |
| Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
| Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
| Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
| Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

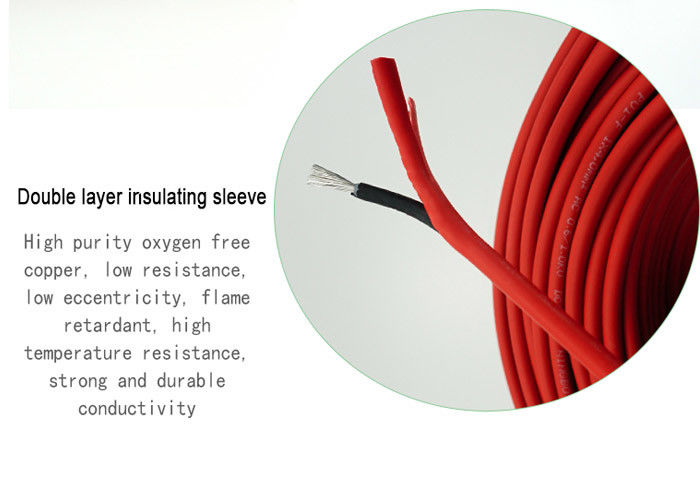

Beeld van de kabel van 4mm2 gelijkstroom
