95kg/Km XLPE Schedegelijkstroom Macht 6mm Zonnepaneelkabel
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Productnaam | 6mm Zonnepaneelkabel | Schede | XLPE |
|---|---|---|---|
| HS code | 8544492100 | Kleur | Zwarte of rood |
| Gewicht | 95kg/km | Verpakking | 200m/roll |
| Hoogtepunt | 6mm Zonnepaneelkabel,XLPE-de Kabel van het Schedezonnepaneel |
||
Productomschrijving
TUV EN50618 Zwarte Rode de draadgelijkstroom macht 6mm van Ce ISO9001 Zonnepaneelkabel
Specificate
a) Houd hetzelfde van de leidergrootte, staat het de ontwerper van het kabelsysteem toe om kabellading tot 90C te overwegen die (Saldo houden zoals
kussen) en het zal het veel langer leven van kabel verzekeren
b) Er bestaat een kans voor de ontwerper van het kabelsysteem om als één grootte een lagere zo aanbiedende ongekende kostenvermindering te beschouwen
voordelen technisch voordeel
Kabelbouw:
0.65/1. 1KV rang Vastgelopen Geïsoleerde koperen geleider, XLPE, de Binnen/Buiten In de schede gestoken Kabels die van XLPE met EN50618 of andere Internationale Normen in overeenstemming zijn
| Type | Dwarsdoorsnede | Bundelontwerp | Leiderdiameter | Leiderweerstand | Buitendiameter | Nominale spanning | Geschatte Stroom |
| H1z2z2-k 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1z2z2-k 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1z2z2-k 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1z2z2-k 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1z2z2-k 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
Leider: Ingeblikt Koper, volgens VDE0295/IEC60228, Class5
Isolatie: Elektron-straal cross-linked Polyolefin Copolymeer TUV 2PfG/1169
Schede: Elektron-straal cross-linked Polyolefin Copolymeer TUV 2PfG/1169
Nominaal Voltage: AC 600/1000V gelijkstroom 1000/1800V
Kenmerk: Hittebestendige vlam - vertrager, UV/ozone/hydrolysis/climate-weerstand
Schedekleur: Zwarte of vanaf klant requeit
Temperatuurclassificatie: 45°c tot +125°c -40°F tot +257°F
Omgevingstemperatuur: 25years (TUV) -40°c tot +90°c -40°F tot +194°F
Maximum. Kortsluitingtemperatuur: 280°c, +536°F
Buigende Straal: Vaste installation>4X nu en dan moved>5X
Toepassing:
Specifiek ontworpen voor het aansluiten van photovoltaic systeemcomponenten binnen en
buiten de bouw en materiaal met hoge mechanische vereisten en extreem weer
voorwaarden. Voor permanente installaties.
| Naam | PV Kabel |
| De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
| Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
| Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
| Het niveau van het kabelbeveiligingsniveau Ⅱ. | |
| Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
| Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
| Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
| 2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
| 3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
| Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, de draad van 6,4,2.5 mm2 PV | |
| Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
| Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
| Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
| Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

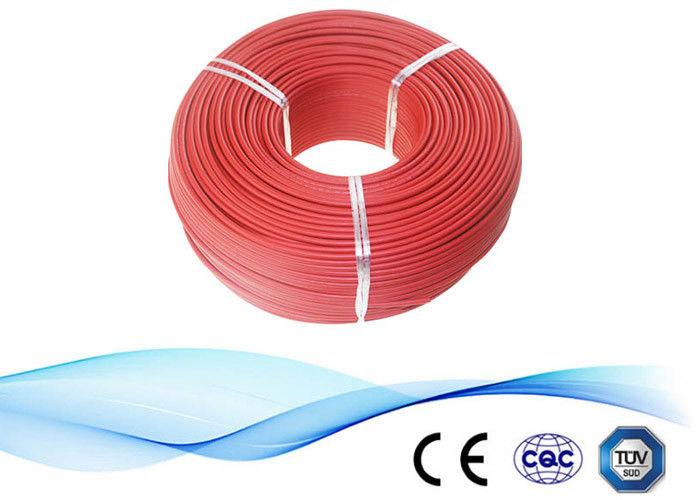

Beeld van 6mm Zonnepaneelkabel
