Productdetails
Plaats van herkomst: CHINA
Merknaam: Pntech
Certificering: ISO9001/TUV/CE
Modelnummer: Pv1-F 1x4mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100m
Prijs: Negotiation
Verpakking Details: 250m/roll, 500m per karton
Levertijd: 3-10days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
4mm zonnekabel |
LEIDER: |
56/0.285 |
Kleur: |
Zwarte of rood |
Toepassing: |
Krachtcentrale, Zonnemachtssysteem, Bouw |
Jasje: |
XLPE |
Verpakking: |
100m/roll |
Productnaam: |
4mm zonnekabel |
LEIDER: |
56/0.285 |
Kleur: |
Zwarte of rood |
Toepassing: |
Krachtcentrale, Zonnemachtssysteem, Bouw |
Jasje: |
XLPE |
Verpakking: |
100m/roll |
Hard-wearing Elektrokabeldraad 4mm de Zonnekabel van pv1f voor Photovoltaic systeem
Beschrijving
1.Rating: Voltage: 600/1000V temperatuur: - 40°C-- 90°C
2. Beschrijving:
(1) Leider: Ingeblikt onthard koper
(2) Isolatie: zwarte 90°C XLPE,
(3) Jasje: 90°C XLPE, zwarte of rood
3.Marking: TüV 2 PfG 1169 pv1-F 1×2.5mm2
4.Application: Specifiek ontworpen voor het aansluiten van photovoltaic systeemcomponenten binnen en buiten de bouw en materiaal aan hoge mechanische vereisten en extreme weersomstandigheden. Voor permanente installaties.
5.General kenmerken: Kabel van elektron-straal cross-linked isolatie en deklaag wordt gemaakt die; hoge weerstand tegen hitte, koude, olie, schuring, ozon, UV en weer; met betere reactie in het geval van brand. lage rook, vrij halogeen, vrije vlam, vlam - vertrager; flexibel, gemakkelijk aan strook, zeer laag ruimtevereiste, uiterst, uiterst mechanisch robuust, zeer lang leven.
Technische Gegevens
Grootte | Dwarsdoorsnede | Leiderstructuur | Buitendiameter | Max. gelijkstroom | Geschat | Geschat |
Weerstand bij 20℃ | Voltage | Huidig | ||||
mm ² | mm | mm | Ω/km | V GELIJKSTROOM | A | |
1 x 2.5mm ² | 2.5mm ² | 49 x ∅0.285 | 5.2 | 8.06 | 1000/1500 | 30A |
1 x 4.0mm ² | 4.0mm ² | 56 x ∅0.285 | 5.9 | 4.97 | 1000/1500 | 50A |
1 x 6.0mm ² | 6.0mm ² | 84 x ∅0.285 | 6.5 | 3.52 | 1000/1500 | 70A |
1 x 10.0mm ² | 10.0mm ² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
Toepassing:
Van toepassing geweest op zonnepanelen voor machtsgeneratie en verwante componenten van de bedrading, verbinding, bijzonder geschikt voor openlucht. Weerstand tegen zonlicht, anti-verouderend, Gebruikend de lage rook halogeen-vrije vlam - vertragersmaterialen, hogere rang, meer veiligheid.
Naam | PV Kabel |
De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
Het niveau van het kabelbeveiligingsniveau Ⅱ. | |
Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 en 10, de draad van 6,4,2.5 mm2 PV | |
Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

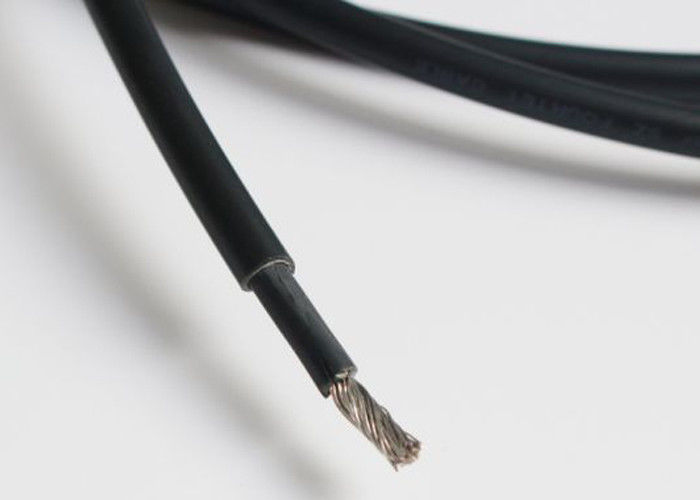

Beeld van 4mm zonnekabel
