Productdetails
Plaats van herkomst: CHINA
Merknaam: Pntech
Certificering: ISO9001/TUV/CE
Modelnummer: Pv1-F 1x6mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 200m
Prijs: Negotiation
Verpakking Details: 200m/roll, 400m/carton
Levertijd: 3-10days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
PV gelijkstroom zonnekabel 6mm2 |
AC Voltage: |
600/1000V |
HS code: |
8544492100 |
Kleur: |
Zwarte of rood |
Gewicht: |
95kg/km |
Verpakking: |
200m/roll |
Productnaam: |
PV gelijkstroom zonnekabel 6mm2 |
AC Voltage: |
600/1000V |
HS code: |
8544492100 |
Kleur: |
Zwarte of rood |
Gewicht: |
95kg/km |
Verpakking: |
200m/roll |
de Gediplomeerde Dubbele Geïsoleerde PV gelijkstroom Zonnekabel XLPE van 6mm2 1000V AC TUV 2pfg1169
Specificate
Leider: Ingeblikt Koper, volgens VDE0295/IEC60228, Class5
Isolatie: Elektron-straal cross-linked Polyolefin Copolymeer TUV 2PfG/1169
Schede: Elektron-straal cross-linked Polyolefin Copolymeer TUV 2PfG/1169
Nominaal Voltage: AC 600/1000V gelijkstroom 1000/1800V
Kenmerk: Hittebestendige vlam - vertrager, UV/ozone/hydrolysis/climate-weerstand
Schedekleur: Zwarte of vanaf klant requeit
Temperatuurclassificatie: 45°c tot +125°c -40°F tot +257°F
Omgevingstemperatuur: 25years (TUV) -40°c tot +90°c -40°F tot +194°F
Maximum. Kortsluitingtemperatuur: 280°c, +536°F
Buigende Straal: Vaste installation>4X nu en dan moved>5X
| Grootte | Dwarsdoorsnede | Leiderstructuur | Buitendiameter | Max. gelijkstroom | Geschat | Geschat |
| Weerstand bij 20℃ | Voltage | Huidig | ||||
| mm ² | mm | mm | Ω/km | V GELIJKSTROOM | A | |
| 1 x 2.5mm ² | 2.5mm ² | 49 x ∅0.25 | 5.4 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm ² | 4.0mm ² | 56 x ∅0.285 | 6.1 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm ² | 6.0mm ² | 84 x ∅0.30 | 7.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm ² | 10.0mm ² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
Toepassing:
Specifiek ontworpen voor het aansluiten van photovoltaic systeemcomponenten binnen en
buiten de bouw en materiaal met hoge mechanische vereisten en extreem weer
voorwaarden. Voor permanente installaties.
| Naam | PV Kabel |
| De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
| Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
| Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
| Het niveau van het kabelbeveiligingsniveau Ⅱ. | |
| Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
| Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
| Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
| 2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
| 3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |

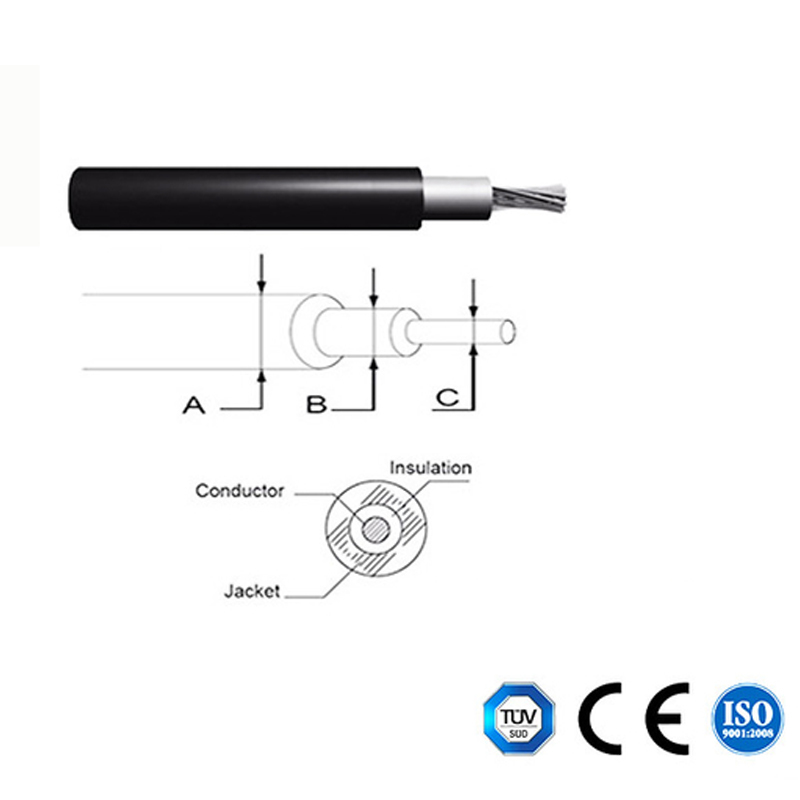

| Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, de draad van 6,4,2.5 mm2 PV | |
| Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
| Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
| Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
| Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)
Beeld van PV gelijkstroom zonnekabel 6mm2
