Productdetails
Plaats van herkomst: CHINA
Merknaam: Pntech
Certificering: TUV/CE/ISO9001
Modelnummer: H1z2z2-k 1x4mm2
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100m / broodje
Prijs: Negotiation
Verpakking Details: 100m / rol 250m/rollen, twee broodjes per karton, Kartongrootte: 42*42*22cm ook pak volgens de eisen
Levertijd: 3-7days
Betalingscondities: L/C, T/T
Levering vermogen: 70000m per dag
Productnaam: |
4mm zonnepv kabel |
Temperatuurwaaier: |
-40℃~+90℃ |
Isolatiemateriaal: |
XLPE |
Structuur: |
56/0.285mm |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
5.7mm |
Nominale spanning: |
AC Uo/U0.6~1.0KV, DC1.5KV |
Kleur: |
Zwarte/Rood |
Productnaam: |
4mm zonnepv kabel |
Temperatuurwaaier: |
-40℃~+90℃ |
Isolatiemateriaal: |
XLPE |
Structuur: |
56/0.285mm |
Leidermateriaal: |
Vastgelopen ingeblikt koper |
Kabel OD: |
5.7mm |
Nominale spanning: |
AC Uo/U0.6~1.0KV, DC1.5KV |
Kleur: |
Zwarte/Rood |
H1z2z2-k 4mm zonnepv kabel XLPE dubbele geïsoleerde TUV EN50618 voor zonnestelsel
PV Photovoltaic de Kabelnormen van de Kabelgelijkstroom Zonnemacht
DIN-EN 50618
Vuurbestendigheidsprestaties: CEI 60332-1
Lage rookemissie: EN/IEC 61034-2
Halogeen vrij volgens EN 50525-1, Bijlage B
Lage corrosiviteit van gassen volgens EN 50267-2-2, CEI 60754-2
PV Photovoltaic Karakter van CableTechnical van de Kabelgelijkstroom Zonnemacht:
Het werk voltage: AC: 600/1000V gelijkstroom: 900/1800V
Maxiumvoltage: 1.8KV
Testvoltage: 6.5kV AC
Het werk Temperatuur: - 40-90 o C
Het buigen Radiu:
Vast: 4 x algemene diameter
Gebogen: 5 x algemene diameter
Max. Leidertemperatuur: 120o C
Temperatuur van de kort:sluiten max. Leider: 250°C
Isolatieweerstand: 10 MΩ x km
1. Bouw: Ingeblikte kuiper, XLPE-isolatie, de buitenschede van XLPE.
2. Testvoltage: 6500V, 5min; nominale spanning: 1000/1800V gelijkstroom.
3. Halogeen vrije en lage rook, Rohs-norm.
4. UVweerstand.
5. Temperatuurclassificatie: - 40°C aan 125°C, koude weerstand.
6. TUV certificatie, TUV2Pfg1169-1.
7. Machtskabel voor photovoltaic systeem.
| Naam: Enig-kern zonnekabel | Leider: Ingeblikte koperdraad |
| Uitvoerende norm: EN 50618 | Isolatie: Lage rook halogeen-vrije straling cross-linked polyolefin |
| Model: H1z2z2-k | Jasje: Lage rook halogeen-vrije straling cross-linked polyolefin |
| Kabelspecificaties: 2.5/4/6/10/16/25/35mm ² | Nominale spanning: 1500V |
| Omgevingstemperatuur: - 40~90ºC | Testend Voltage: 6.5KV |
| Kabeltemperatuur: - 40~120ºC | Weerbestendigheid: Het UV blokkeren |
| Kortsluitingtemperatuur: 250ºC | Levensduur: >25 jaren |
| Buigende straal: >4×Ø (Ø6×Ø<8mm> (Ø≥8mm) | Kleur: Rode zwarte, |
Toepassingen
Enige natte leider, zonlicht-bestand, photovoltaic draad geschatte 90°C of 105°C droge 2000V voor interconnectie bedrading van aan de grond gezete en ungrounded photovoltaic machtssystemen zoals beschreven in Sectie 690.31 (A) en andere toepasselijke delen van de Nationale Elektrocode (NEC), NFPA 70
Opties:
De gekleurde op verzoek beschikbare strepen van faseidentiteitskaart
Beschikbare simultaan overseinen op verzoek
Eigenschappen:
Geschatte natte 90°C - en - drogen
Misvorming-bestand bij hoge temperaturen
Uitstekende vochtbestendigheid,
Stabiele elektrische eigenschappen over een brede temperatuurwaaier
Uitstekende weerstand tegen verbrijzeling en compressiebesnoeiingen
Bestand tegen meeste oliën en de chemische producten
UV/sunlight-bestand
Ontmoet koude krommingstest bij -40°C
| Productnaam | TUV Standaard Zonnekabel |
| Modelleer nr. | H1z2z2-k 1x 4mm2 |
| Voltage | Hoogspanningskabel |
| Isolatiemateriaal | XLPE |
| Materiële Vorm | Ronde Draad |
| Certificatie | ROSH, CE, TUV |
| Normen | TUV EN50618 |
| Kernen | 1 kern |
| Vervoerpakket | Ijzer-houten Trommel, Ijzertrommel |
| Toepassing | Industriële bouw, Ondergronds, Krachtcentrale |
| Schedemateriaal | XLPE |
| Het Materiaal van de draadkern | Ingeblikt Koper |
| Dwarsdoorsnede | 4mm2 |
| Naam | PV Kabel |
| De productomschrijving | Wijd gebruikt in binnen en openlucht zonneinstallaties, elektrische installatie, binnen en openlucht, explosie-naar voren gebogen gebieden, fabrieken, de industriële en landbouwindustrieën. |
| Producteigenschappen | Lage rook zonder halogeen, goede koude, ultraviolet, bestand ozon - en bestand weer -. |
| Vlam - vertrager, scherpe weerstand en penetratieweerstand. | |
| Het niveau van het kabelbeveiligingsniveau Ⅱ. | |
| Met 150 ℃ photovoltaic kabelstraling als isolatiematerialen, bevat het halogeen de vrije vlam - de vertrager halogeen-vrij is, niet-toxisch gewijzigd polyethyleen die dun hars hengjing aangezien de belangrijkste grondstof, halogeen-vrij toevoegt, niet-toxisch, vlam - vertrager, hittestabilisator, elimineert rookagent, bewaarmiddel, zoals meststof, geen halogeen, zware metalen, fosfor. | |
| Het is met ROHS in overeenstemming, en de isolatieweerstand is klein na onderdompeling. | |
| Elektro | 1. De gelijkstroom-weerstand: de gebeëindigde kabel bij 20 ℃ de geleidende weerstand van de draadkern gelijkstroom is niet groter dan 5,09 Ω/km |
| 2. De isolatieweerstand: de gebeëindigde isolatieweerstand van kabel bij 20 ℃ indien niet minder dan 1014 Ω. Cm, de gebeëindigde weerstand van de kabelisolatie bij 90 ℃ is niet minder dan 1011 Ω. Cm | |
| 3. De weerstand van de schedeoppervlakte: de weerstand van de gebeëindigde oppervlakte van de kabelschede niet minder dan 109 Ω moeten zou zijn. | |
| Kabelstructuur | Leider: ingeblikte koperdraad 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 en 10, 6, 4, 2 de draad van mm ^ 2 PV | |
| Isolatie: > ontmoeten 0.5mm dik met laag rook en halogeenmateriaal, en de gespecificeerde grens van de klant. | |
| Schede: lage rook en halogeen vrije materiële dikte > 0.5mm. | |
| Gedetailleerde parameters | Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van leider: 120 ℃ (sta 5 s in kortsluitingtemperatuur 200 toe ℃) | |
| Beperkt voltage: AC0.6/1kv dc1.8kv. |
(Wij produceren ook enige kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
gelieve te raadplegen direct indien nodig me)

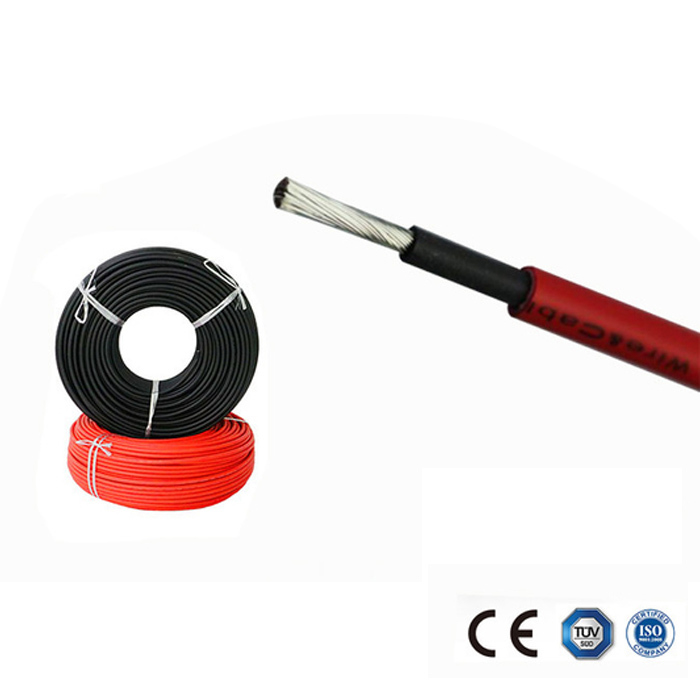

Beelden van 4mm Zonnepv Kabel
