H1z2z2-K / Pv1-F Dc Zonnepaneelkabel 4mm2
H1z2z2-K/PV1-F Photovoltaïsche Zonne Kabel 4mm2 TUV 2 Pfg 1169/08.2007 0.6/1kv AC
Product beschrijving
Geüpdatete geharmoniseerde (H1Z2Z2-K) Europese standaard zonne kabel bedoeld voor de interconnectie binnen fotovoltaïsche
systemen zoals zonnepaneel arrays. Geschikt voor vaste installaties, intern en extern, binnen buizen of systemen, maar niet voor directe begraving. Onze zonne kabel is ozonbestendig volgens BS EN 50396, UV-bestendig volgens HD 605/A1, en is getest op duurzaamheid volgens EN 60216. Voor installaties waar brand, rookemissies en giftige dampen een potentieel risico vormen voor leven en apparatuur.
Technische Gegevens
Geleider: Vaste vertinde koperdraad
Verwijs naar IEC 60228 klasse 5
Binnenisolatie: XLPE
Buitenmantel: XLPE
Kleur: Zwart en Rood
| Productcode Nummer |
Afmeting(mm2) |
Geleider dia. N/mm |
Isolatie dia.(mm) |
Nominale Mantel dia.(mm) |
Netto Gewicht/1000 meter(kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
8.2 |
205 |
Toepassing:
Toegepast op zonnepanelen voor stroomopwekking en gerelateerde componenten van de bedrading, aansluiting, met name geschikt voor buiten. Bestand tegen zonlicht, anti-veroudering, met behulp van de rookarme halogeenvrije vlamvertragende materialen, hogere kwaliteit, meer veiligheid.
| Naam |
PV Kabel |
| De productbeschrijving |
Veel gebruikt in binnen- en buiten zonne-installaties, elektrische installatie, binnen en buiten, explosiegevoelige gebieden, fabrieken, industriële en agrarische industrieën. |
| Producteigenschappen |
Rookarm zonder halogeen, goed koud, ultraviolet, ozonbestendig en weerbestendig. |
| Vlamvertragend, snijbestendig en penetratiebestendig. |
| Kabelbeschermingsniveau Ⅱ niveau. |
| Met 150 ℃ fotovoltaïsche kabelstraling als isolatiematerialen, halogeenvrij vlamvertragend is halogeenvrij, niet-toxisch gemodificeerd polyethyleen dun hengjing hars als de belangrijkste grondstof, voeg halogeenvrij, niet-toxisch, vlamvertragend, warmtestabilisator, rookverwijderingsmiddel, conserveermiddel, zoals kunstmest, bevat geen halogeen, zware metalen, fosfor. |
| Het voldoet aan ROHS, en de isolatieweerstand is klein na onderdompeling. |
| Elektrisch |
1. De gelijkstroomweerstand: de afgewerkte kabel bij 20 ℃ geleidende draadkern gelijkstroomweerstand is niet groter dan 5.09 Ω/km |
| 2. De isolatieweerstand: de afgewerkte isolatieweerstand van de kabel bij 20 ℃ mag niet minder zijn dan 1014 Ω. Cm, afgewerkte kabel isolatieweerstand bij 90 ℃ is niet minder dan 1011 Ω. Cm |
| 3. De manteloppervlakteweerstand: weerstand van de afgewerkte kabelmanteloppervlakte mag niet minder zijn dan 109 Ω. |
| Kabelstructuur |
Geleider: vertinde koperdraad 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 en 10, 6,4,2.5 mm2 PV draad |
| Isolatie: > 0.5mm dik met rookarm en halogeen materiaal, en voldoen aan de gespecificeerde limiet van de klant. |
| Mantel: rookarm en halogeenvrij materiaal dikte > 0.5mm. |
| Gedetailleerde parameters |
Omgevingstemperatuur: - 40 ℃ ~ + 90 ℃ |
| De hoogste temperatuur van de geleider: 120 ℃ (toegestaan 5 s in kortsluitingstemperatuur 200 ℃) |
| Beperkte spanning: AC0.6/1kv dc1.8kv. |
(We produceren ook enkele kern van 2.5mm2, 6mm2, 10mm2 en 16mm2, evenals dubbele kernen,
neem rechtstreeks contact met mij op indien nodig)

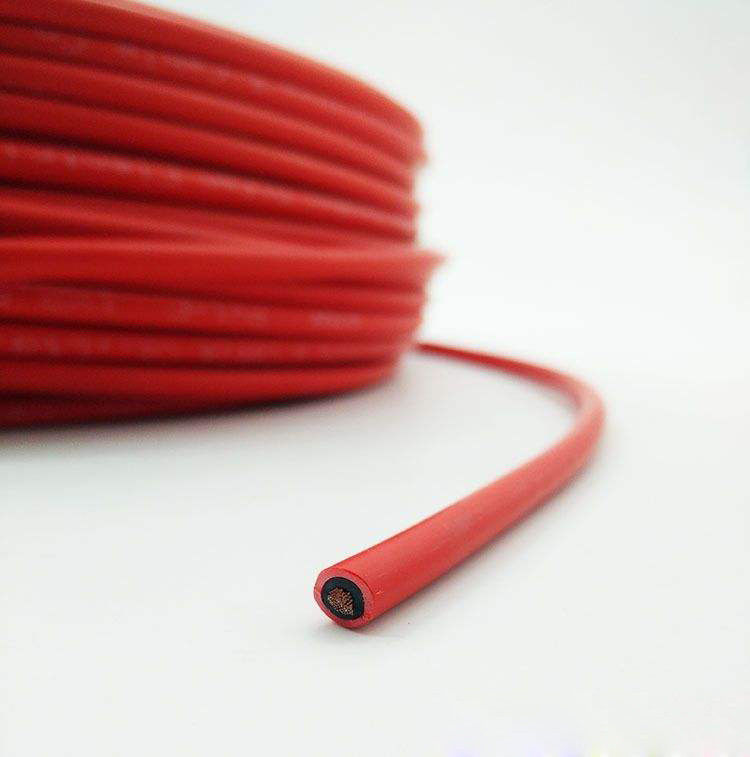

Afbeelding van zonne kabel 4mm2
FAQ:
1. Wanneer kan ik de offerte krijgen?
Binnen 24 uur na ontvangst van de aanvraag, als u zeer dringend de prijs wilt weten, kunt u
ons bellen om volledige specificaties over de kabel te geven. De prijs wordt snel berekend.
2. Hoe lang duurt de levering?
Meestal binnen 3-4 werkdagen na betaling, voornamelijk afhankelijk van de hoeveelheid.
3. Wat zijn uw betalingsvoorwaarden?
Wij accepteren T/T (bankoverschrijving), L/C
4. Accepteert u de aangepaste bestelling?
Ja, dat doen we.
5. Biedt u OEM & ODM aan?
Ja. OEM & ODM zijn beschikbaar.
