Markeren:
IP67 zonnepv Kabel
, 1000VDC zonnepv Kabel
, 30A de Kabel van de zonnepaneeluitbreiding

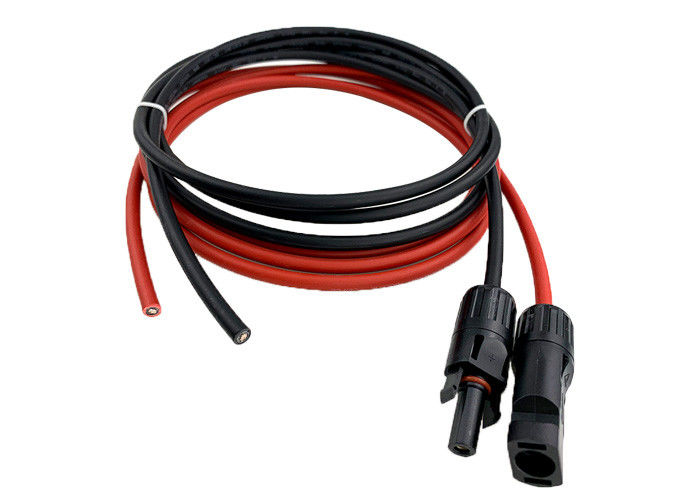

IP67 Zonne-PV Kabel 4mm2 Kabelboom
1 Meter PV Connector 4mm2 female en mannelijke Zonnepaneel Kabel Verlengsnoer Kabelboom
56/.285 (4.0mm2) Vertind Gegloeid Koper
XLPE Geïsoleerd. 0.6/1KV kern.
1500/1800Vdc ZONNEKABEL omhuld met XLPO
Zuurstofvrij Koper. RoHS Conform XLPO
| Type |
Kruis |
Draad |
Geleider |
Geleider |
Buiten |
Nominaal |
Nominaal |
Gewicht |
| sectie |
ontwerp |
diameter |
weerstand |
diameter |
spanning |
stroom |
| mm² |
Nr.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1.5 mm² |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm² |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm² |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm² |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
Connector
1. Connector maakt gebruik van een aanraking van een reed met een interne knop.
2. Auto-lock maakt de verbinding gemakkelijker en betrouwbaarder.
3. Populaire figuur geschikt voor de meeste veldinstallaties.
4. Snel aan te sluiten.
5. Waterdicht en voorkomt stof.
6. Lange levensduur.
| Nominale spanning: |
1000v |
| Nominale stroom: |
22A(2.5mm2) , 30A(4mm2,6mm2) |
| Testspanning: |
6KV(50Hz) |
| Beschermingsgraad: |
IP67/IP2X |
| Isolatiemateriaal: |
PC/PA/PPO/TPE |
| Contactmateriaal: |
Verzilverd koper |
| Bedrijfstemperatuur: |
-40°C~+90°C |
| Veiligheidsklasse: |
2 |
| Vlamklasse: |
UL94-V0 |
| Contactweerstand van stekkerconnectoren: |
≤5mΩ |
| Insteekkracht: |
≤50N |
| Uittrekkracht: |
≥50N |
| Geschikte kabel: |
2.5mm2/4mm2/6mm2(AWG14/12/10) |
| Vergrendelingssysteem: |
Snap in |
| Productnr. |
DC-DC |
| Nominale spanning |
TUV 1000V DC |
| Nominale stroom |
30A |
| Geschikte kabeldoorsneden |
2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Terminal grootte |
Φ4.0mm |
| Testspanning |
DC 8KV 1min |
| Vervuilingsgraad |
2 |
| Beschermingsklasse |
Klasse II |
| Terminal Materiaal |
Vertind koper |
| Contactweerstand |
≤ 5mΩ |
| Isolatiematerialen |
PPC |
| IP-classificatie |
IP67(IEC 60529) |
| Uittrekkracht |
≥ 50N |
| Insteekkracht |
≤ 50N |
| Testtemperatuur |
-40ºC~ +85ºC |
| Vlamklasse |
UL94V - 0 |
Montage-instructies
Tijdens zelfmontage worden onderdelen en gereedschappen gebruikt die niet zijn vermeld of als de hier beschreven voorbereidings- en montage-instructies niet worden opgevolgd, dan kan noch de veiligheid, noch de naleving van de technische gegevens worden gegarandeerd.
Voor bescherming tegen elektrische schokken moeten PV-connectoren worden geïsoleerd van de voeding tijdens het monteren of demonteren
Het eindproduct moet bescherming bieden tegen elektrische schokken
Loskoppelen onder belasting: PV-stekkerverbindingen mogen niet worden losgekoppeld onder belasting. Ze kunnen in een onbelaste toestand worden gebracht door de DC/AC-omvormer uit te schakelen of de AC-stroomonderbreker te verbreken. Het aansluiten en loskoppelen onder spanning is toegestaan
Losgekoppelde connectoren moeten worden beschermd tegen vuil en water met afdichtingsdoppen.
Aangesloten onderdelen zijn waterdicht IP67
Voordeel:
• Eenvoudige, snelle, veilige en effectieve veldmontage
• Zelfstandig ontwikkelen, innovatief ontwerp, eigen intellectuele eigendomsrechten, direct aanpasbaar aan de connector
• Hoge mechanische duurzaamheid
• Hoge stroom- en spanningsbelasting: 30A, 1000VDC
• Lage overgangsweerstand
• Innovatief afgedicht, waterdicht, stofbestendig ontwerp: IP68
• Uitstekend kunststof materiaal, UL 94-V0, breed temperatuurbereik: -40°c tot 90°c, weer- en UV-bestendig voor langdurig buitengebruik
• Goedgekeurd door TUV
Afbeelding van Zonnepaneel Kabel Verlenging
FAQ:
1. Wanneer kan ik de offerte krijgen?
Binnen 24 uur na ontvangst van de aanvraag, als u zeer dringend de prijs wilt weten, bel ons dan om volledige specificaties over de kabel te geven. De prijs wordt snel berekend.
2. Hoe lang duurt de levering?
Meestal binnen 3-4 werkdagen na betaling, voornamelijk afhankelijk van de hoeveelheid.
3. Wat zijn uw betalingsvoorwaarden?
Wij accepteren T/T (bankoverschrijving), L/C
4. Accepteert u de aangepaste bestelling?
Ja, dat doen we.
5. Biedt u OEM & ODM aan?
Ja. OEM & ODM zijn beschikbaar.
